MS SEH 50 Standard

Základní popis

Sloupek MS SEH 50 Standard je výsuvný, lze ho přejíždět, odpovídá požadavkům VDE a ČSN pro elektrické spoje a sloupky rozvaděčů na volných plochách. Je vestavěný do podkladu, jeho vydlážděné víko je zatížitelné podle normy DIN EN 124 – D400 (40 t bodového zatížení).

Betonová šachta

Nosná betonová šachta podle normy DIN 1045 – B 45 (pro provozní předepsané zatížení podle DIN 1072, se zatěžovací třídou mostu SLW 60) k chráněnému použití energosloupku v zemině. Zabudované jsou: kabelová připojovací skříň pro montáž připojovacího modulu dva otvory pro kabelové průchodky C lišty pro odlehčení v tahu připojovacího kabelu závitový připojovací svorník M10 pro připojení vnějšího ochranného vodiče odvod povrchové vody DN 40 odvod vody ze šachty DN 40 připojení hrdla MS 1" pro čistou vodu Osazení šachty Mezi kovové součásti z nekorodujícího hliníku použité v systému patří:

vodící rámy (hliníkové profily odolné vůči korozi) jako kluzné uložení pro přístrojový sloupek
uložení víka s těsněním, rámem pro dlažbu, odvod vody, otevřený žlábek pro povrchovou vodu
uložení se zdvihacím mechanizmem (vřetenový zdvihák, vedení vřetena a matice)

Přístrojový sloupek

Výsuvná skříň z PVC, odolného proti povětrnostním podmínkám, s integrovaným, 50 mm hlubokým víkem šachty z hliníkové slitiny, které je možné vydláždit. Skříň z izolačního materiálu (IP 55) je provedena jako samonosná konstrukce, robustní a odolná proti rázům, 2 strany (A + B) jsou připraveny pro osazení přístroji. Přívod k přístrojům je proveden flexibilním spojovacím kabelem. Zdvihací mechanizmus s vřetenovým šroubem je umístěn do středu sloupku. Výsuvná část se obsluhuje pomocí ruční kliky.

Dodávka:

Kompletně smontované, s kabeláží, ruční klikou, zkontrolované ze závodu, balení v ceně nezahrnuto.
Dodací lhůta: min. 6-8 týdnů po technicky upřesněném požadavku.

Technická data

Stupeň krytí:	IP 44 pro zásuvky, IP 55 pro rozvaděč
Provedení ochrany:	základní a zvýšená
Jmenovité napětí, frekvence:	230/400V, 50 Hz
Druh sítě:	TN-S System
Jmenovitý příkon:	cca 30 kW
Max. přípustný napájecí průřez:	5 x 16 mm²

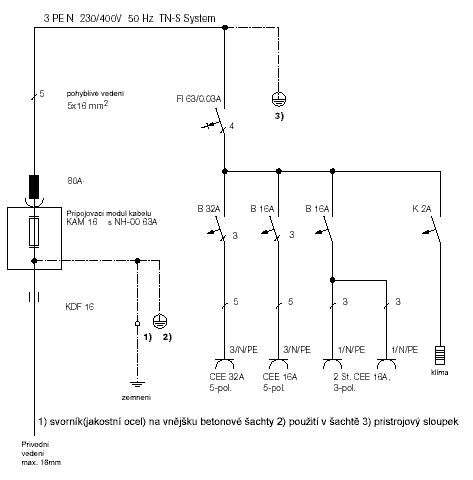

Vybavení

strana A	strana B
1 ks rozvaděč, 12 modulů	1 ks rychlospojky typ GK ½" (přívod vody)
1 ks 3f. zásuvka 32A, 5-pol.	1 ks přívod vody – kulový ventil
1 ks 3f. zásuvka 16A, 5-pol.
2 ks zásuvka 230V s ochr. kolíkem
1 ks FI 63/0,03A, 4-pol.
1 ks jistič 32A, B, 3-pol.
1 ks jistič 16A, B, 3-pol.
3 ks jistič 16A, B, 1-pol.
1 ks jistič 2A, K, 1-pol. (topení)

Modul pro připojení kabelu KAM 16-2

Nosná přístrojová deska z PVC s řadou svorek o průřezu 10-16 mm2 pro napájení přívodního vedení, předřazená pojistka NH 00 63A, konektor 80A a odlehčení v tahu pro pružné připojovací vedení.

Kabelová průchodka KDF 16-1

Šroubovací pouzdro PG 29 s tepelně smršťovací trubicí pro přívodní a odchozí kabel.

Hmotnost

Betonová šachta:	630 kg
Přístrojový sloupek:	65 kg

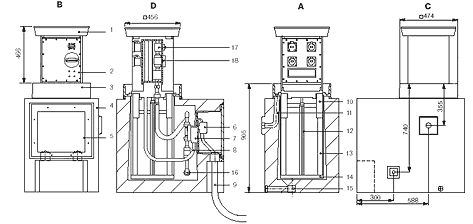

Rozměry

Betonová šachta (V x Š x H):	795 x 610 x 885 mm
Víko včetně těsnění:	110 mm
Vestavná hloubka:	905 mm
Výška vysunutí:	466 mm
Výška pro vydláždění:	50 mm
Bodové zatížení dle DIN EN 124:	D 400, 40t bodového zatížení
Zvedací mechanismus:	vřetenový šroub
Odvodňovací přípojka:	2 ks DN 40
