N2XSY 6/10 kV, 12/20 kV, 18/30 kV

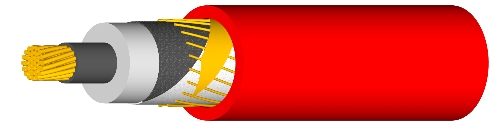

Konstrukce

Kulaté holé Cu jádro laněné dle HD 383, IEC 60228
Vnitřní polovodivá vrstva
Izolace jádra zesítěný polyetylen (XLPE)
Tloušťka izolace: 6/10 kV = 3,4 mm; 12/20 kV = 5,5 mm; 18/30 kV = 8,0 mm
Vnější polovodivá vrstva svařená s izolací
Páska z vodivého materiálu
Stínění z Cu drátů a z jedné nebo dvou protisměrně vinutých Cu pásek
Ovinutí nevodivou páskou
Plášť z PVC směsi, barva pláště červená, tloušťka pláště 2,5 mm
Samozhášecí a odolné šíření plamene PVC dle DIN VDE 0482-332-1-2, IEC 60332-1-2

Technická data

XLPE-izolovaný silový kabel dle DIN VDE 0276 část 620, HD 620 a IEC 60502
Teplota jádra max. +90°C
Provozní teplota při pokládce od -5°C do +70°C; po pokládce max.+70°C
Jmenovitá napětí Uo/U 6/10 kV, 12/20 kV, 18/30 kV
Provozní napětí pro:
- 6/10 kV = max. 12 kV
- 12/20 kV = max. 24 kV
- 18/30 kV = max. 36 kV
Střídavé zkušební napětí pro:
- 6/10 kV = 21 kV po dobu 5 min.
- 12/20 kV = 42 kV po dobu 5 min.
- 18/30 kV = 63 kV po dobu 5 min.
Minimální poloměr ohybu max. 15 x průměr kabelu

Použití

Vhodné pro instalace v elektrárnách, kabelových kanálech, pro venkovní uložení,
do země, do vody, pro instalaci v rozvodných skříních. Díky dobrým tvarovacím
schopnostem může být tento kabel položen i v obtížných trasách. Pro zabránění rušení
(interference) slouží stínění.

Technické parametry

SKU	Počet žil	×	průřez jádra [mm²]	Vnější o cca min. [mm]	Vnější o cca max. [mm]	Obsah Cu [kg/km]	Hmotnost kabelu [kg/km]
0932400	1	×	35	23	28	518	905
0932401	1	×	50	24	29	662	1080
0932402	1	×	70	26	31	860	1310
0932403	1	×	95	27	32	1098	1580
0932404	1	×	120	29	34	1340	1860
0932405	1	×	150	30	35	1622	2040
0932406	1	×	150	30	35	1725	2210
0932407	1	×	185	32	37	1958	2450
0932408	1	×	185	32	37	2059	2580
0932409	1	×	240	34	39	2486	3000
0932410	1	×	240	34	39	2587	3130
0932411	1	×	300	36	41	3163	3780
0932412	1	×	400	40	45	4234	4670
0932413	1	×	500	43	48	5194	5750

SKU	Počet žil	×	průřez jádra [mm²]	Vnější o cca min. [mm]	Vnější o cca max. [mm]	Obsah Cu [kg/km]	Hmotnost kabelu [kg/km]
0932414	1	×	35	27	32	518	1110
0932415	1	×	50	28	33	662	1250
0932416	1	×	70	30	35	854	1510
0932417	1	×	95	31	36	1094	1780
0932418	1	×	120	33	38	1334	2070
0932419	1	×	150	54	39	1622	2310
0932420	1	×	150	34	39	1723	2420
0932421	1	×	185	36	41	1958	2650
0932422	1	×	185	36	41	2059	2810
0932423	1	×	240	39	44	2486	3260
0932424	1	×	240	39	44	2587	3360
0932425	1	×	300	41	46	3163	4020
0932426	1	×	400	44	49	4234	4930
0932427	1	×	500	47	52	5194	6050

SKU	Počet žil	×	průřez jádra [mm²]	Vnější o cca min. [mm]	Vnější o cca max. [mm]	Obsah Cu [kg/km]	Hmotnost kabelu [kg/km]
0932428	1	×	50	33	38	662	1480
0932429	1	×	70	35	40	854	1730
0932430	1	×	95	36	41	1094	2060
0932431	1	×	120	38	43	1334	2330
0932432	1	×	150	39	44	1723	2720
0932433	1	×	185	41	46	2059	3100
0932434	1	×	240	43	48	2587	3730
0932435	1	×	300	46	51	3163	4000
0932436	1	×	400	49	54	4234	5330
0932437	1	×	500	52	57	5194	6480

N2XSY 12/20 kV

N2XSY 18/30 kV
