Konstrukce
- Jemně laněné měděné holé jádro dle normy DIN VDE 0295 a IEC 60228 tř. 6
- Izolace jádra z TPE
- Stínění opletením z pocínovaných měděných drátků, krytí inf. 85%
- Speciální venkovní TPE plášť černé barvy
- Samozhášecí TPE vnější plášť dle IEC 60332-1-2
- Odolnost oleji dle DIN EN 60811-404
Technická data
- Vysoce flexibilní, stíněný, jednožilový, bezhalogenový kabel ze speciálního TPE pro vlečné řetězy
- Provozní teplota pohyblivé uložení od -40°C do +90°C; pevné uložení od -50°C do +90°C
- Jmenovité napětí Uo/U 0,6/1kV
- Střídavé zkušební napětí 4000 V
- Minimální poloměr ohybu inf. pevné uložení 4x průměr kabelu, pohyblivé uložení 7,5x průměr kabelu
Použití

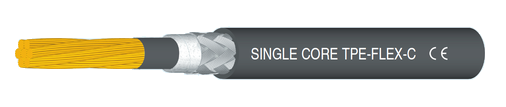

SINGLE CORE TPE-FLEX-C je speciální stíněný jednožilový kabel s dlouhodobou flexibilitou a mechanickou odolností pro nejnáročnější aplikace.
Díky svým velmi dobrým mechanickým vlastnostem a dobré odolnosti proti minerálním olejům
je tento kabel vhodný pro použití ve strojírenství, robotizaci, jeřábové a dopravní technice. Je ideální pro použití ve vlečných řetězech. Vhodný pro venkovní uložení,
odolný proti UV-záření, kyslíku, ozonu a vlhkosti.
Technické parametry
| SKU | Počet žil | × | průřez jádra [mm²] | Vnější o cca [mm] | Obsah Cu [kg/km] | Hmotnost kabelu [kg/km] |
|---|---|---|---|---|---|---|
| 021706601 | 1 | × | 2.5 | 6.1 | 37.0 | 58.0 |
| 021706602 | 1 | × | 4 | 6.5 | 54.0 | 78.0 |
| 021706603 | 1 | × | 6 | 7.5 | 75.0 | 114.0 |
| 021706604 | 1 | × | 10 | 8.4 | 116.0 | 160.0 |
| 021706605 | 1 | × | 16 | 10.1 | 179.0 | 238.0 |
| 021706606 | 1 | × | 25 | 12.0 | 272.0 | 348.0 |
| 021706607 | 1 | × | 35 | 13.6 | 390.0 | 483.0 |
| 021706608 | 1 | × | 50 | 15.0 | 541.0 | 639.0 |
| 021706609 | 1 | × | 70 | 17.5 | 744.0 | 880.0 |
| 021706610 | 1 | × | 95 | 20.5 | 1028.0 | 1109.0 |
| 021706611 | 1 | × | 120 | 22.6 | 1277.0 | 1410.0 |
| 021706612 | 1 | × | 150 | 24.0 | 1572.0 | 1736.0 |
| 021706613 | 1 | × | 185 | 28.0 | 1937.0 | 2071.0 |
Výhody
- Vysoká ohebnost, odolnost proti otěru a mechanickému poškození i při nízkých teplotách
- Odolný proti olejům, hydraulickým kapalinám, ozonu, UV záření a mikrobům
- Bezhalogenový
- Aprobace UL/CSA
Poznámka:
- *EMC = Elektromagnetická kompatibilita – doporučený typ.
- CE = výrobek je přizpůsoben nízkému napětí dle nařízení 2014/35/EU.
- Odpovídá RoHS. Neobsahuje silikon
