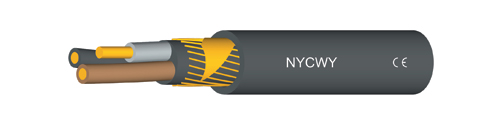

Konstrukce
- Měděné plné nebo laněné jádro dle DIN VDE 0295 a IEC 60228 tř. 1 nebo tř. 2
- Izolace jádra z termoplastického PVC
- Barevné značení žil dle DIN VDE 0293-308
- Žíly spolu stočeny
- Výplňová směs
- Koncentrický vodič z Cu pásky a Cu drátků
- Plášť z termoplastického PVC, barva pláště černá
- Samozhášecí a odolné šíření plamene PVC dle DIN VDE 0482-332-1-2, IEC 60332-1-2
Technická data
- Silový a ovládací kabel dle DIN VDE 0276 část 603, HD 603. S1 a IEC 60502
- Provozní teplota při pokládce od -5°C do +50°C, po pokládce max.+70°C
- Jmenovité napětí Uo/U 0,6/1 kV
- Střídavé zkušební napětí 4000 V
- Minimální poloměr ohybu jednožilový inf. 15x průměr kabelu, vícežilový inf. 12x průměr kabelu
Použití
Silové kabely pro dodávku energie, přednostně pro uložení do země, hlavně
v elektrárnách, rozvodných sítích, i jako ovládací kabely pro přenos impulsů
a měřených dat. Všude tam, kde je vyžadována zvýšená elektrická a mechanická ochrana.
Kabely pro venkovní i vnitřní instalaci, do vody, do betonu i do kabelových
kanálů.
Koncentrický vodič (C) smí být použit jako nulový, ochranný zemnicí vodič a současně
ho lze použít i jako stínění.
Poznámka:
- CE = výrobek je přizpůsoben nízkému napětí dle nařízení 2014/35/EU.
- Odpovídá RoHS.
Technické parametry
NYCWY
| SKU | Počet žil | × | průřez jádra [mm²] | Vnější ø cca [mm] | Obsah Cu [kg/km] | Hmotnost kabelu [kg/km] | Proudová zatížitelnost [A] |
|---|---|---|---|---|---|---|---|
| 0932260 | 2 | × | 10 | re/10 | 19.0 | 312 | 650 |
| 0932261 | 2 | × | 16 | re/16 | 21.0 | 489 | 850 |
| 0932263 | 3 | × | 10 | re/10 | 19.5 | 408 | 730 |
| 0932264 | 3 | × | 16 | re/16 | 22.0 | 643 | 1000 |
| 0932265 | 3 | × | 25 | rm/16 | 26.0 | 902 | 1550 |
| 0932266 | 3 | × | 35 | sm/16 | 27.0 | 1190 | 1750 |
| 0932267 | 3 | × | 50 | sm/25 | 29.0 | 1723 | 2250 |
| 0932268 | 3 | × | 70 | sm/35 | 33.0 | 2410 | 2950 |
| 0932269 | 3 | × | 95 | sm/50 | 38.0 | 3296 | 4100 |
| 0932271 | 3 | × | 150 | sm/70 | 45.0 | 5100 | 6000 |
| 0932272 | 3 | × | 185 | sm/95 | 50.0 | 6383 | 7550 |
| 0932273 | 3 | × | 240 | sm/120 | 57.0 | 8242 | 9950 |
| 0932274 | 3 | × | 25 | rm/25 | 26.0 | 1003 | 1600 |
| 0932275 | 3 | × | 35 | sm/35 | 27.5 | 1402 | 1850 |
| 0932276 | 3 | × | 50 | sm/50 | 29.5 | 2000 | 2450 |
| 0932277 | 3 | × | 70 | sm/70 | 34.0 | 2796 | 3350 |
| 0932278 | 3 | × | 95 | sm/95 | 38.5 | 3791 | 4550 |
| 0932279 | 3 | × | 120 | sm/120 | 42.0 | 4786 | 5550 |
| 0932280 | 3 | × | 150 | sm/150 | 46.0 | 5970 | 6900 |
| 0932281 | 3 | × | 185 | sm/185 | 51.0 | 7363 | 8500 |
| 0932282 | 4 | × | 10 | re/10 | 20.5 | 504 | 890 |
| 0932283 | 4 | × | 16 | re/16 | 23.5 | 796 | 1250 |
| 0932284 | 4 | × | 25 | rm/16 | 28.0 | 1142 | 1800 |
| 0932285 | 4 | × | 35 | sm/16 | 29.0 | 1526 | 2050 |
| 0932286 | 4 | × | 50 | sm/25 | 33.0 | 2203 | 2700 |
| 0932287 | 4 | × | 70 | sm/35 | 37.0 | 3082 | 3750 |
| 0932288 | 4 | × | 95 | sm/50 | 43.5 | 4208 | 5000 |
| 0932289 | 4 | × | 120 | sm/70 | 47.0 | 5388 | 6350 |
| 0932290 | 4 | × | 150 | sm/70 | 51.0 | 6540 | 7650 |
| 0932291 | 4 | × | 185 | sm/95 | 56.0 | 8159 | 9350 |
| 0932292 | 4 | × | 240 | sm/120 | 62.5 | 10546 | 11600 |
| 0952270 | 3 | × | 120 | sm/70 | 41.0 | 4236 | 5050 |
