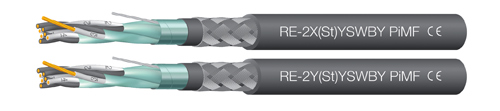

RE-2X(St)YSWBY, RE-2Y(St)YSWBY (PiMF,TiMF)

Sdělovací a datový kabel, stíněný, armovaný, dle EN 50288–7

Konstrukce

  • Měděné laněné jádro:
    • 0,5 mm2 (7×0,31 mm)
    • 0,75 mm2 (7×0,37 mm)
    • 1 mm2 (7×0,43)
    • 1,3 mm2 (7×0,49)
    • 1,5 mm2 (7×0,52)
  • Izolace jádra:
    • zesítěný polyetylén 2X
    • polyetylén 2Y
  • Bílá a černá žíla s číslováním, pár: a-žíla černá, b-žíla bílá,
    s číselným potiskem 1/1, 2/2, atd. V případě verze triple jsou žíly barvy černé, bílé, červené s číslováním
  • Žíly stočeny do párů s optimální délkou zkrutu, páry stočeny
    v polohách + 1 komunikační vodič 0,5 mm2 s XLPE (PE) izolací, oranžový – pro vícežilové verze
  • PiMF (TiMF) konstrukce – ovinutí páru (trojičky) plastovou páskou, ovinutí pokovenou Al-PET folií s příložným CuSn drátkem ø 0,6 mm, ovinutí plastovou páskou
  • Elektrostatické stínění (St) pokovenou Al-PET fólií s příložným CuSn lankem, 0,5 mm2 (7×0,31 mm)
  • Ovinutí polyesterovou fólií
  • Vnitřní plášť z PVC
  • Armování opletením z galvanizovaných ocelových drátků
  • Plášť ze speciální směsi
  • Samozhášecí a odolné šíření plamene PVC dle IEC 60332-1-2 a VDE DIN 60332-3-24 (kat.C), barva černá nebo modrá do prostředí
    s nebezpečím výbuchu se zapálením -i- (= jiskrně bezpečný), vhodné pro zabezpečené systémy v zóně 1+2, skupina II, podle IEC 60079-14

Technická data

  • Odpor jádra:
    • 0,5 mm2 max. 39,2 Ω/km
    • 0,75 mm2 max. 24,6Ω/km
    • 1,0 mm2 max 18,4 Ω/km
    • 1,3 mm2 max. 14,2 Ω/km
    • 1,5 mm2 max. 12,3 Ω/km
  • Provozní teplota:
    • pohyblivé uložení od -5 °C do +50 °C
    • pevné uložení: od -30 °C do +70 °C (pro 2Y)

                            od -30 °C do +90 °C (pro 2X)

  • Jmenovité napětí max. 300 V
  • Střídavé zkušební napětí:
    • žíla/žíla 2000 V
    • žíla/stínění 1000 V
  • Izolační odpor min. 5 GΩ/km
  • Indukčnost max. 0,70 mH/km
  • Útlum přeslechu při 60 kHz min. 0,88 dB/km
    (1,02 dB/km pro PiMF)
  • Minimální poloměr ohybu:
    • pevné uložení 10 x průměr kabelu
    • pohyblivé uložení 15 x průměr kabelu

Použití

Sdělovací armované kabely se používají k přenosu dat do 200 kbit/s v řídicích a kontrolních obvodech,
kde jsou kladeny vysoké požadavky na mechanickou odolnost. Elektrostatické stínění ochraňuje stíněné páry
proti vnějšímu elektrostatickému rušení. Nízký útlum linky a nízké vzájemné kapacity umožňují přenos dat
na dlouhé vzdálenosti a rychlou akceleraci pulsu. Tyto sdělovací kabely jsou vhodné pro pevné instalace
ve vlhkých prostředích, pro použití venkovní a pro uložení do země.

Technické parametry

RE-2X(St)YSWBY

SKU Plášť Počet párů × průřez jádra [mm²] Vnější o cca [mm] Obsah Cu [kg/km] Hmotnost kabelu [kg/km]
0320330 černý 1 × 2 × 0,75 9.5 17 130
0320331 černý 2 × 2 × 0,75 13.0 34 179
0320332 černý 4 × 2 × 0,75 15.0 64 246
0320333 černý 6 × 2 × 0,75 17.5 94 256
0320334 černý 8 × 2 × 0,75 18.0 124 343
0320336 černý 12 × 2 × 0,75 21.0 184 485
0320338 černý 24 × 2 × 0,75 25.8 364 900
0320340 modrý 1 × 2 × 0,75 9.5 17 130
0320341 modrý 2 × 2 × 0,75 13.0 34 179
0320342 modrý 4 × 2 × 0,75 15.0 64 246
0320343 modrý 6 × 2 × 0,75 17.5 94 256
0320344 modrý 8 × 2 × 0,75 18.0 124 343
0320346 modrý 12 × 2 × 0,75 21.0 184 485
0320348 modrý 24 × 2 × 0,75 25.8 364 900
0320370 černý 1 × 2 × 1,3 10.5 34 185
0320371 černý 2 × 2 × 1,3 14.0 60 256
0320372 černý 4 × 2 × 1,3 17.0 114 352
0320373 černý 6 × 2 × 1,3 20.0 173 366
0320374 černý 8 × 2 × 1,3 21.0 218 491
0320375 černý 10 × 2 × 1,3 24.5 288 569
0320376 černý 12 × 2 × 1,3 25.0 322 693
0320380 modrý 1 × 2 × 1,3 10.5 34 185
0320381 modrý 2 × 2 × 1,3 14.0 60 256
0320382 modrý 4 × 2 × 1,3 17.0 114 352
0320383 modrý 6 × 2 × 1,3 20.0 173 366
0320384 modrý 8 × 2 × 1,3 21.0 218 491
0320385 modrý 10 × 2 × 1,3 24.5 288 569
0320386 modrý 12 × 2 × 1,3 25.0 322 693
0320396 černý 12 × 2 × 1,5 30.0 364 720
0320406 modrý 12 × 2 × 1,5 30.0 364 720
0320470 černý 1 × 3 × 1,3 11.0 45 229
0320471 černý 6 × 3 × 1,3 23.0 258 660
0320480 modrý 1 × 3 × 1,3 11.0 45 229
0320481 modrý 6 × 3 × 1,3 23.0 258 660

RE-2X(St)YSWBY PiMF, TiMF

SKU Plášť Počet párů × průřez jádra [mm²] Vnější o cca [mm] Obsah Cu [kg/km] Hmotnost kabelu [kg/km]
0320521 černý 2 × 2 × 0,75 14.0 43 231
0320522 černý 4 × 2 × 0,75 15.5 82 318
0320523 černý 6 × 2 × 0,75 17.0 121 330
0320524 černý 8 × 2 × 0,75 19.0 160 443
0320525 černý 10 × 2 × 0,75 19.5 198 513
0320526 černý 12 × 2 × 0,75 22.5 237 625
0320531 modrý 2 × 2 × 0,75 14.0 43 231
0320532 modrý 4 × 2 × 0,75 15.5 82 318
0320533 modrý 6 × 2 × 0,75 17.0 121 330
0320534 modrý 8 × 2 × 0,75 19.0 160 443
0320535 modrý 10 × 2 × 0,75 19.5 198 513
0320536 modrý 12 × 2 × 0,75 22.5 237 625
0320571 černý 2 × 2 × 1,3 14.5 68 283
0320572 černý 4 × 2 × 1,3 17.5 124 390
0320573 černý 6 × 2 × 1,3 20.5 181 405
0320574 černý 8 × 2 × 1,3 22.0 239 543
0320581 modrý 2 × 2 × 1,3 14.5 68 283
0320582 modrý 4 × 2 × 1,3 17.5 124 390
0320583 modrý 6 × 2 × 1,3 20.5 181 405
0320584 modrý 8 × 2 × 1,3 22.0 239 543
0320653 černý 4 × 3 × 1 15.0 146 438
0320655 černý 8 × 3 × 1 21.0 281 733
0320663 modrý 4 × 3 × 1 15.0 146 438
0320665 modrý 8 × 3 × 1 21.0 281 733

Poznámka

  • CE = výrobek je přizpůsoben nízkému napětí dle nařízení 2014/35/EU.
  • Odpovídá RoHS.
  • Na vyžádání: typy pro nízké teploty dd -50 °C, verze 500 V dle EN 50288-7.
  • Typy RE-2Y(St)YSWBY na vyžádání
  • Technické změny vyhrazeny.
