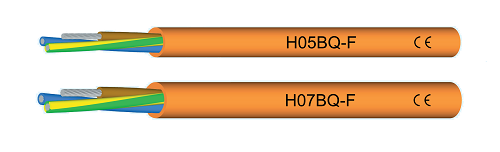

Konstrukce
- Laněné měděné vodiče dle normy DIN VDE 0295 a IEC 60228 a HD 383 tř. 5
- Jádro izolováno EPR směsí
- Barevné značení žil dle HD 308
- Zeleno-žlutá zemnicí žíla, žíly stočeny v polohách s optimální délkou zkrutu
- Speciální PUR plášť barvy oranžové
Technická data
- Kabel s EPR/PUR izolací dle DIN EN 50525-2-21
- Provozní teplota: pohyblivé uložení od -25°C do +80°C; pevné uložení od -40°C do +90°C
- Jmenovité napětí Uo/U 300/500 V resp. 450/750 V
- Střídavé zkušební napětí 2000 V resp. 2500 V
- Minimální poloměr ohybu inf. 7,5 x průměr kabelu
- Radiační odolnost až do 100 x 106 cJ/kg (až do 100 Mrad)
Použití
Tyto kabely se používají v suchých i vlhkých prostředích se středním mechanickým zatížením,
např. k propojení průmyslových a zemědělských zařízení, v ohřívačích, kde je nebezpečí tepelného poškození pláště
či v elektrických nářadích jako jsou vrtačky, ruční pily, dopravníky, chladící zařízení atd. Extrémně pevné kabely,
používané především pro svoji odolnost vůči přetrhnutí a opotřebení. Vhodný také pro venkovní
uložení, jelikož je odolný proti UV-záření, kyslíku, ozonu, vlhkosti a mikrobům.
Výhody
- Vysoká odolnost proti otěru a mechanickému poškození
- Vysoká ohebnost i při nízkých teplotách
- Odolný proti olejům, kyselinám, ozonu, UV záření a mikrobům
- Bezhalogenový
Poznámka:
- CE = výrobek je přizpůsoben nízkému napětí dle nařízení 2014/35/EU.
- Odpovídá RoHS. Neobsahuje silikon.
Technické parametry
H05BQ-F
| SKU | Počet žil | × | průřez žíly [mm²] | Vnější ø min | max [mm] | Obsah Cu [kg/km] | Hmotnost kabelu [kg/km] |
|---|---|---|---|---|---|---|---|
| 0122050 | 2 | × | 0.75 | 5.7 | 7.4 | 14.4 | 52 |
| 0122051 | 3 | × | 0.75 | 6.2 | 8.1 | 21.6 | 63 |
| 0122052 | 4 | × | 0.75 | 6.8 | 8.8 | 28.8 | 80 |
| 0122053 | 5 | × | 0.75 | 7.6 | 9.9 | 36.0 | 96 |
| 0122054 | 2 | × | 1 | 6.1 | 8.0 | 19.2 | 59 |
| 0122055 | 3 | × | 1 | 6.5 | 8.5 | 29.0 | 71 |
| 0122056 | 4 | × | 1 | 7.1 | 9.3 | 38.4 | 89 |
| 0122057 | 5 | × | 1 | 8.0 | 10.3 | 48.0 | 112 |
H07BQ-F
| SKU | Počet žil | × | průřez žíly [mm²] | Vnější ø min | max [mm] | Obsah Cu [kg/km] | Hmotnost kabelu [kg/km] |
|---|---|---|---|---|---|---|---|
| 0122058 | 2 | × | 1.5 | 7.6 | 9.8 | 29.0 | 92 |
| 0122059 | 3 | × | 1.5 | 8.0 | 10.4 | 43.0 | 109 |
| 0122060 | 4 | × | 1.5 | 9.0 | 11.6 | 58.0 | 145 |
| 0122061 | 5 | × | 1.5 | 9.8 | 12.7 | 72.0 | 169 |
| 0122064 | 2 | × | 2.5 | 9.0 | 11.6 | 48.0 | 121 |
| 0122065 | 3 | × | 2.5 | 9.6 | 12.4 | 72.0 | 164 |
| 0122066 | 4 | × | 2.5 | 10.7 | 13.8 | 96.0 | 207 |
| 0122067 | 5 | × | 2.5 | 11.9 | 15.3 | 120.0 | 262 |
| 0122068 | 3 | × | 4 | 11.3 | 14.5 | 115.0 | 224 |
| 0122069 | 4 | × | 4 | 12.7 | 16.2 | 154.0 | 327 |
| 0122070 | 3 | × | 6 | 12.8 | 16.3 | 173.0 | 310 |
| 0122071 | 4 | × | 6 | 14.2 | 18.1 | 230.0 | 496 |
| 0122072 | 2 | × | 4 | 10.6 | 13.7 | 77.0 | 194 |
| 0122073 | 2 | × | 6 | 11.8 | 15.1 | 115.0 | 311 |
| 0122074 | 2 | × | 10 | 15.6 | 19.9 | 192.0 | 428 |
| 0122075 | 2 | × | 16 | 17.9 | 22.8 | 307.0 | 600 |
| 0122076 | 3 | × | 10 | 16.8 | 21.4 | 288.0 | 640 |
| 0122077 | 3 | × | 16 | 19.5 | 24.7 | 461.0 | 758 |
| 0122078 | 4 | × | 10 | 18.6 | 23.6 | 384.0 | 738 |
| 0122079 | 4 | × | 16 | 21.3 | 27.0 | 614.0 | 1187 |
| 0122080 | 5 | × | 4 | 14.1 | 17.9 | 192.0 | 415 |
| 0122081 | 5 | × | 6 | 15.7 | 20.0 | 288.0 | 586 |
| 0122082 | 5 | × | 10 | 20.4 | 25.9 | 480.0 | 968 |
| 0122083 | 5 | × | 16 | 23.7 | 30.0 | 768.0 | 1475 |
