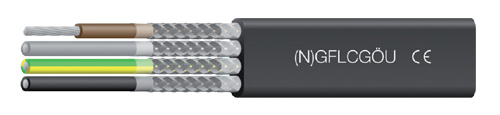

Konstrukce
- Měděné holé nebo cínované jádro dle normy DIN VDE 0295 a IEC 60228 dle velikosti průřezu od 1,5 do 25mm2 – tř.6, od 35mm2 – tř.5
- Jádro izolováno speciální pryží
- Značení žil dle DIN VDE 0293-308 a od 6 žil výše černé s opakujícím se bílým číslováním
- Žíly uloženy paralelně a jednotlivě stíněny
- Ovinuty plastovou folií
- Stínění opletením z pocínovanch měděných drátků (stínění hliníkovou folií u některých průřezů na vyžádání)
- Plášť ze speciálního neoprenu, odolný nízkým teplotám, barva černá
- Samozhášivost, odolnost šíření plamene dle IEC 60332-1-2
Technická data
- Speciální neoprenový plochý kabel dle DIN VDE 0250 část 809
- Provozní teplota pro pohyblivé uložení od -25 °C do +80 °C, pevné uložení od -40 °C do +80 °C
- Jmenovité napětí 600/1000 V
- Střídavé zkušební napětí 3000 V
- Minimální poloměr ohybu inf. 5 x tloušťka kabelu
- Radiační odolnost až do 50 x 106cJ/kg (až do 50 Mrad)
Použití
Pro svůj malý poloměr ohybu vysokou flexibilitu a minimální potřebu místa jsou neoprenové ploché kabely používány jako vlečné
kabely pro zvedáky, jeřáby, dopravní plošiny atd.
Technické parametry
| SKU | Počet žil | × | průřez jádra [mm²] | Tloušťka x šířka cca [mm] | Obsah Cu [kg/km] | Hmotnost kabelu [kg/km] |
|---|---|---|---|---|---|---|
| 0728101 | 4 | × | 1.5 | 8,0 x 22,5 | 115 | 224 |
| 0728104 | 8 | × | 1.5 | 8,0 x 41,1 | 231 | 480 |
| 0728105 | 10 | × | 1.5 | 8,5 x 51,8 | 276 | 770 |
| 0728106 | 12 | × | 1.5 | 8,5 x 62,4 | 364 | 795 |
| 0728108 | 4 | × | 2.5 | 8,5 x 25,5 | 168 | 437 |
| 0728110 | 6 | × | 2.5 | 8,6 x 33,8 | 270 | 610 |
| 0728112 | 12 | × | 2.5 | 8,6 x 65,1 | 575 | 1150 |
| 0728114 | 4 | × | 4 | 9,0 x 30,0 | 241 | 505 |
| 0728117 | 4 | × | 6 | 9,5 x 32,0 | 358 | 590 |
| 0728120 | 4 | × | 10 | 11,0 x 37,4 | 497 | 830 |
| 0728122 | 4 | × | 16 | 13,0 x 42,4 | 805 | 1430 |
| 0728124 | 4 | × | 25 | 16,0 x 51,0 | 1105 | 1890 |
| 0728127 | 4 | × | 35 | 18,0 x 60,0 | 1475 | 2460 |
| 0728130 | 4 | × | 50 | 21,0 x 67,0 | 1990 | 3385 |
| 0728131 | 4 | × | 70 | 22,5 x 76,0 | 2900 | 4480 |
| 0728132 | 4 | × | 95 | 24,6 x 84,5 | 3820 | 5990 |
| 0728133 | 4 | × | 120 | 27,0 x 92,0 | 4935 | 7280 |
Poznámka:
- EMC* = Elektromagnetická kompatibilita – doporučený typ
- CE = výrobek je přizpůsoben nízkému napětí dle nařízení 2014/35/EU.
- Odpovídá RoHS.
- Jiné velikosti je možné dodat na přání.
