Konstrukce
- Laněné měděné jádro dle normy DIN VDE 0295 a IEC 60228 tř. 5
- Izolace jádra z XLPE
- Barevné značení žil: černá, hnědá, šedá, zeleno-žlutá
- První stínění hliníkovou fólií, krytí 100%
- Druhé stínění opletením z pocínovaných Cu drátků
- Speciální PVC plášť, černá barva
- Samozhášecí PVC a odolné šíření plamene dle DIN VDE 0482 část 265-2-1/ EN 50265-2-1/ IEC 60332-1
Technická data
- Speciální ohebné kabely k frekvenčním měničům dle DIN VDE 0250
- Provozní teplota: pohyblivé uložení od -15°C do +80°C; pevné uložení od -40°C do +90°C
- Jmenovité napětí Uo/U 600/1000 V
- Provozní napětí jednofázové a třífázové 700/1200V, stejnosměrné 900/1800V
- Střídavé zkušební napětí 4000 V
- Izolační odpor min. 200 MΩ x km
- Odporová nerovnováha max. 250 Ω/km
- Radiační odolnost až do 80 x 106 cJ/kg (až do 80 Mrad)
- Minimální poloměr ohybu:
- pevné uložení pro vnější průměr až do 12 mm – 5 x průměr kabelu;
12 až 20 mm – 7,5 x průměr kabelu; > 20 mm – 10 x průměr kabelu
- volné uložení pro vnější průměr až do 12 mm – 10 x průměr kabelu;
12 až 20 mm -15 x průměr kabelu; > 20 mm – 20 x průměr kabelu
- pevné uložení pro vnější průměr až do 12 mm – 5 x průměr kabelu;
Použití
Tento silový, motorový přívodní kabel k frekvenčním měničům zajišťuje elektromagnetickou kompatibilitu např. v továrních budovách a zařízeních s provozním vybavením, kde elektromagnetické rušení může nepříznivě působit na okolí. Je vhodný jako přívodní a propojovací kabel pro středně těžké mechanické zatížení při pevném uložení s občasným pohybem v suchých, vlhkých a mokrých prostředích, vhodný pro venkovní použití.
Je používán v automobilovém průmyslu, potravinářství, balicím průmyslu, při výrobě nářadí, manipulační techniky, k připojení čerpadel, ventilátorů, dopravních pásů a klimatizačních jednotek. Kabel je nevhodný pro přímé ukládání do země.
Výhody
- Díky izolaci XLPE má tento kabel větší proudové zatížení než varianta 2YSLCYK-J, což umožňuje použít menší průřez a šetřit náklady
- Proudové zatížení jednotlivých průřezů najdete v tabulce
- Nízká odporová nerovnováha díky vysoké EMC kompatibilitě
- Odolný UV záření
- Do značné míry odolává kyselinám a olejům
Poznámka
- *EMC = Elektromagnetická kompatibilita – doporučený typ
- Pro optimalizaci EMC charakteristiky doporučujeme kvalitní zakončení měděného stínění na obou koncích.
- CE = výrobek je přizpůsoben nízkému napětí dle nařízení 2014/35/EU.
- Odpovídá RoHS. Neobsahuje silikon.
- Verze s transparentním pláštěm je k dispozici na vyžádání.
Technické parametry

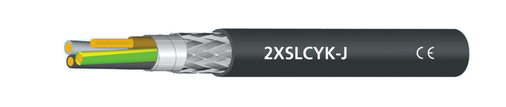

2XSLCYK-J 0,6/1 kV
| SKU | Počet žil x průřez jádra [mm²] | Vnější ø cca [mm] | Prov. kapacita žíla/žíla cca. nF/km | Prov. kapacita žíla/stínění cca. nF/km | Odp. nerovnováha při 1MHz Ω /km | Odp. nerovnováha při 30MHz Ω /km | Proud. zatížitelnost s 3 zat. žílami | Obsah Cu [kg/km] | Hmotnost kabelu [kg/km] |
|---|---|---|---|---|---|---|---|---|---|
| 0224489 | 4×1,5 | 10.0 | 70 | 110 | 23 | 95 | 212 | ||
| 0224490 | 4×2,5 | 11.2 | 80 | 130 | 18 | 210 | 32 | 150 | 270 |
| 0224491 | 4×4 | 12.5 | 90 | 150 | 11 | 210 | 42 | 238 | 362 |
| 0224492 | 4×6 | 15.2 | 110 | 170 | 6 | 150 | 54 | 320 | 582 |
| 0224493 | 4×10 | 17.4 | 120 | 190 | 7 | 180 | 71 | 533 | 794 |
| 0224494 | 4×16 | 21.2 | 130 | 220 | 9 | 190 | 100 | 789 | 1188 |
| 0224495 | 4×25 | 26.3 | 145 | 230 | 4 | 95 | 127 | 1236 | 1713 |
| 0224496 | 4×35 | 29.5 | 150 | 260 | 3 | 85 | 158 | 1662 | 2402 |
| 0224497 | 4×50 | 33.8 | 175 | 390 | 2 | 40 | 192 | 2345 | 2718 |
| 0224498 | 4×70 | 39.3 | 180 | 300 | 2 | 45 | 246 | 3196 | 3636 |
| 0224499 | 4×95 | 42.9 | 195 | 320 | 1 | 50 | 298 | 4316 | 4700 |
| 0224500 | 4×120 | 51.3 | 215 | 340 | 346 | 5435 | 5699 | ||
| 0224506 | 4×150 | 54.7 | 230 | 360 | 399 | 6394 | 7043 | ||
| 0224507 | 4×185 | 62.0 | 240 | 380 | 456 | 7639 | 8384 | ||
| 02245071 | 4×240 | 68.2 | 250 | 410 | 539 | 10013 | 11292 | ||
| 0224508 | 3×1,5+3G0,25 | 10.2 | 70 | 110 | 23 | 91 | 144 | ||
| 0224509 | 3×2,5+3G0,5 | 11.0 | 80 | 130 | 32 | 152 | 264 | ||
| 0224510 | 3×4+3G0,75 | 12.2 | 90 | 150 | 42 | 224 | 446 | ||
| 0224511 | 3×6+3G1 | 14.4 | 110 | 170 | 54 | 298 | 429 | ||
| 0224512 | 3×10+3G1,5 | 16.8 | 120 | 190 | 75 | 491 | 615 | ||
| 0224513 | 3×16+3G2,5 | 20.1 | 130 | 220 | 100 | 723 | 835 | ||
| 0224514 | 3×25+3G4 | 24.0 | 145 | 230 | 127 | 1138 | 1404 | ||
| 0224515 | 3×35+3G6 | 2.3 | 150 | 260 | 158 | 1535 | 1813 | ||
| 0224516 | 3×50+3G10 | 31.3 | 175 | 290 | 192 | 2208 | 2501 | ||
| 0224517 | 3×70+3G10 | 40.6 | 180 | 300 | 246 | 2871 | 3112 | ||
| 0224518 | 3×95+3G16 | 39.3 | 195 | 320 | 298 | 3953 | 4492 | ||
| 0224519 | 3×120+3G16 | 44.5 | 215 | 340 | 346 | 4836 | 5301 | ||
| 0224520 | 3×150+3G25 | 49.8 | 230 | 360 | 399 | 5421 | 6097 | ||
| 0224521 | 3×185+3G35 | 56.2 | 240 | 380 | 456 | 7041 | 7597 | ||
| 0224587 | 3×240+3G50 | 62.9 | 250 | 410 | 538 | 9148 | 9875 |
