Konstrukce
- Laněné měděné jádro cínované, nebo holé (na vyžádání)
- Jádro izolováno PVC dle UL-Standardu 1581, třída 43, tepelně odolné a odolné vůči vlhkosti
- Značení typu potiskem na izolaci
- Samozhášecí a odolné šíření plamene PVC, zkušební metoda dle normy UL VW-1-1/CSA FT1
Technická data

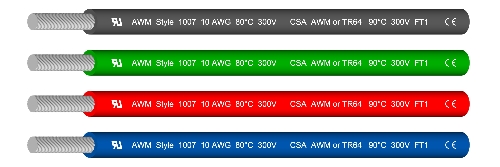

- Propojovací lanko s izolací PVC dle UL-Style 1007,TR 64
- Provozní teplota pohyblivé uložení od -5°C do +80°C; pevné uložení od -30°C do +80°C; TR 64 do +90°C
- Jmenovité napětí 300 V
- Jiskrová zkouška 2000 V
- Jiskrová zkouška (Spark test) AWG 26 – 20 : 4000 V, AWG 10 – 18 : 5000 V
- Poloměr ohybu jednou inf. 5x průměr kabelu, vícekrát inf. 10x průměr kabelu
Použití
Pro vnitřní instalaci v rozvodových skříních, elektrických spotřebičích, např. v domácnosti – televize a řídicí pult. Jako propojovací vodič v přístrojích, pro uložení v ochranných a ohebných
trubkách, pro motory a transformátory.
Technické parametry
| SKU | AWG rozměr jádra | Dle UL-AWM Style | průřez jádra [mm²] | Vnější o cca [mm] | Obsah Cu [kg/km] | Hmotnost kabelu [kg/km] |
|---|---|---|---|---|---|---|
| 01620 | 24 | 1007 | 0.21 | 1.4 | 2.3 | 4.3 |
| 01621 | 22 | 1007 | 0.33 | 1.6 | 3.4 | 6.0 |
| 01622 | 20 | 1007 | 0.52 | 1.9 | 5.5 | 8.5 |
| 01623 | 18 | 1007 | 0.82 | 2.2 | 8.2 | 12.5 |
| 01624 | 16 | 1007 | 1.32 | 2.5 | 13.0 | 18.5 |
| 01635 | 26 | 1007 | 0.13 | 1.3 | 1.6 | 3.2 |
| 01636 | 14 | 1007 | 2.08 | 3.0 | 20.0 | 29.0 |
| 01637 | 12 | 1007 | 3.31 | 5.9 | 33.0 | 40.0 |
| 01638 | 10 | 1007 | 5.26 | 4.1 | 51.6 | 61.0 |
Standardy
- UL = Underwriters Laboratories Inc.(USA)
- CSA = Canadian Standards Association (Canada)
- AWM = Appliance Wiring Metal (Americká norma pro průřezy vodičů)
- Pro vnitřní instalaci v elektrických zařízeních a ovládacích přístrojích.
- Odolnost: Předpokládaná odolnost proti olejům, rozpouštědlům, kyselinám a zásadám
Poznámka:
- CE = výrobek je přizpůsoben nízkému napětí dle nařízení 2014/35/EU.
- Odpovídá RoHS. Neobsahuje silikon.
- Při objednávání doplňte, prosím, objednací číslo vodiče dle následujícího klíče k vyspecifikování barvy vodičů:
- 00 zelená
- 01 černá
- 02 modrá
- 03 hnědá
- 04 červená
- 05 bílá
- 06 šedá
- 07 fialová
- 08 žlutá
- 09 oranžová
- 10 transparentní
- 11 růžová
- 12 béžová
- 13 zeleno/žlutá
