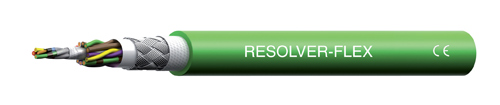

Konstrukce
- Jemně laněné Cu jádro dle normy DIN VDE 0295 a IEC 60228 tř. 6
- Izolace jádra z PETP
- Barevné značení žil viz. tabulka
- Žíly a páry stočeny v polohách s optimální délkou zkrutu, ovinuty páskou
- Celkové stínění opletením z pocínovaných Cu drátků, krytí přibližně 85 %
- U verzí se samostatně stíněnými žilami uprostřed kabelu je stínění vedeno spirálovitě z pocínovaných Cu drátků
- Ovinutí textilní páskou
- Speciální PUR plášť, barva zelená
- Samozhášecí a odolný šíření plamene dle IEC 60332-1
- Dle standardu DESINA
Technická data
- Stíněný datový kabel pro použití ve vlečných řetězech
- Provozní teplota: pohyblivé uložení od -30 °C do +80 °C; pevné uložení od -50°C do +80°C
- Jmenovité napětí:
- 250 V pro 0,14 mm2
- 500 V pro 0,5–1,0 mm2
- Střídavé zkušební napětí:
- 1500 V pro 0,14 mm2
- 2000 V pro 0,5–1,0 mm2
- Izolační odpor ≥ 20 Ω/km při 20 °C
- Minimální poloměr ohybu:
- pohyblivé uložení inf. 12 x průměr kabelu
- pevné uložení inf. 6 x průměr kabelu
Použití
Pro přenos signálu od rotačních snímačů, pro měření a řízení rychlosti a směru otáčení.
Využívá se u NC strojů, v automatizovaných skladech, u dopravníků. Vhodný do vlečných řetězů.
Technické parametry
| SKU | Počet žil x průřez žíly [mm²] | Barevné značení | Vnější o cca [mm] | Obsah Cu [kg/km] | Hmotnost kabelu [kg/km] |
|---|---|---|---|---|---|
| 02700560 | [4x(2×0,14) + 4×0,5 + (4×0,14)C]C | 4x(2×0,14) hnědá/zelená, fialová/žlutá, šedá/růžová, červená/černá; 4×0,5 hnědo-zelená, bílo-zelená, modrá, bílá; (4×0,14)C žluto-černá, červeno-černá, zeleno-černá, modro-černá | 9.3 | 81 | 165 |
| 02701560 | [4x(2×0,14) + 4×1 + (4×0,14)C]C | 4x(2×0,14) hnědá/zelená, fialová/žlutá, šedá/růžová, červená/černá; 4×1,0 hnědo-zelená, bílo-zelená, modrá, bílá; (4×0,14)C žluto-černá, červeno-černá, zeleno-černá, modro-černá | 9.6 | 98 | 120 |
| 0278078 | [4x(2×0,14) + 4×0,5]C | 4x(2×0,14) hnědá/zelená, fialová/žlutá, šedá/růžová, červená/černá; 4×0,5 hnědo-zelená, bílo-zelená, modrá, bílá | 7.8 | 52 | 92 |
Poznámka
- Jiné průřezy, počty žil vyrábíme na přání zákazníka. Technické změny vyhrazeny.
- EMC = Elektromagnetická kompatibilita – doporučený typ.
- Pro optimalizaci EMC charakteristiky doporučujeme velké zakulacené kontakty měděného stínění na obou koncích.
- CE = výrobek je přizpůsoben nízkému napětí dle nařízení 2014/35/EU.
- Odpovídá RoHS. Neobsahuje silikon.
