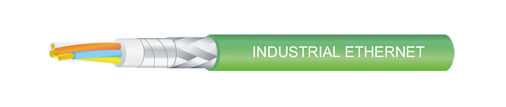

Konstrukce
- Pevné nebo laněné (7 nebo 19 drátků) měděné holé jádro
- Izolace jádra z polyolefinu nebo pěnového polyolefinu
- Barevné značení žil: bílo-modrá/modrá, bílo-oranžová/oranžová, bílo-zelená/zelená, bílo-hnědá/hnědá
- Žíly stočeny do párů
- Stínění: SF/UTP pocínovaný Cu oplet přes Al-lamin. fólii, polyesterová fólie; S/FTP pocínovaný Cu oplet (celkové stínění) + samostatně stíněné páry Al-lamin.fólií, polyesterová fólie; S/UTP pocínovaný Cu oplet (celkové stínění); U/STP páry stíněny Cu pocínovaným opletením
- Plášť ze speciálního PVC, PE, FRNC nebo PUR, zelená nebo černá barva
- Plášť ze speciálního PVC, FRNC zelená barva
- Samozhášivý plášť PVC dle IEC 60332-3-24, FRNC dle IEC 60332-1-2
- Odolný oleji dle DIN EN 60811-2-1 (PVC pouze minerálnímu oleji)
Technická data
- Průmyslový Ethernet pracuje s rychlostí přenosu dle Cat 5e, 6, 6A, 7, 7A a je tak optimální pro kvalitní průmyslovou komunikaci. Standardy: EN 50173, ISO/IEC 11801, ISO/IEC 24702, TIA/EIA 568, TSB36, EN50288, IEC 61156-5/6
- Provozní teplota pohyblivé uložení: PVC od -5°C do +70°C; PUR od -30°C do +70°C
pevné uložení: PVC od -40°C do +80°C; PUR od -40°C do +80°C; FRNC od -25°C do +80°C - Jmenovité napětí 125 V
- Zkušební napětí 1000 V
- Izolační odpor min. 20 MΩ x km
- Odpor jádra (smyčka) max. 115 Ω x km (AWG22), 146,2 Ω x km (AWG23), 186,6 Ω x km (AWG24/1), 175,2 Ω x km (AWG24/7), 280,0 Ω x km (AWG26)
- Kapacita max. 48nF/km
- Charakteristická impedance 100 Ω +- 15 Ω
- Minimální poloměr ohybu pevné uložení inf. 8 x průměr kabelu, pohyblivé uložení inf. 15 x průměr kabelu
Použití
Tyto datové kabely se používají pro přenos digitálních a analogových signálů v průmyslovém prostředí. Najdeme zde zástupce pro pevné i flexibilní uložení v průmyslových strojích, zařízeních nebo rozvaděčových skříních. Všeobecně dobře odolává tukům, chladicím kapalinám a mazivům.
Technické parametry
| SKU | PrůřezAWG [mm²] | Vnější o cca [mm] | Obsah Cu [kg/km] | Hmotnost kabelu [kg/km] |
|---|---|---|---|---|
| 062003742 | 4x2xAWG24/1 | 6.5 | 36.0 | 60.0 |
| 062003743 | 4x2xAWG22/1 | 9.6 | 44.0 | 102.0 |
| 062003744 | 4x2xAWG24/1 | 8.0 | 36.0 | 84.0 |
| 062003747 | 4x2xAWG26/7 | 6.2 | 31.0 | 54.0 |
| 062003750 | 4x2xAWG26/7 | 6.4 | 35.0 | 54.0 |
| 062003751 | 4x2xAWG26/7 | 6.2 | 31.0 | 54.0 |
| 062003754 | 4x2xAWG26/7 | 6.4 | 34.0 | 66.0 |
| 062003758 | 4x2xAWG26/19 | 6.8 | 35.0 | 54.0 |
| 062003759 | 4x2xAWG26/19 | 7.8 | 35.0 | 74.0 |
| 062003760 | 4x2xAWG26/7 | 7.8 | 35.0 | 66.0 |
| 062003762 | 4x2xAWG26/19 | 6.9 | 35.0 | 55.0 |
| 062003764 | 4x2xAWG26/19 | 8.6 | 39.0 | 80.0 |
| 062003767 | AWG26/19 | 8.6 | 39.0 | 80.0 |
| 062003768 | 4x2xAWG26/19 | 8.6 | 39.0 | 80.0 |
| 062003770 | 4x2xAWG26/19 | 10.7 | 39.0 | 117.0 |
Poznámka:
- Odpovídá RoHS. Neobsahuje silikon.
- *EMC = Elektromagnetická kompatibilita – doporučený typ.
- FC – Fast Connect konstrukce
- Uváděná rychlost přenosu je platná pouze při dodržení max.délky 100m (pevné jádro) a 85m (7 nebo 19drátkové jádro)
- CE = výrobek je přizpůsoben nízkému napětí dle nařízení 2014/35/ EU.
