N2XS(F)2Y 6/10 kV, 12/20 kV, 18/30 kV

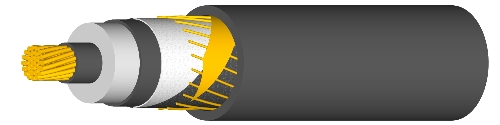

Konstrukce

Kulaté holé Cu jádro laněné dle IEC 60228
Vnitřní polovodivá vrstva
Izolace jádra zesítěný polyetylen (XLPE)
Vnější polovodivá vrstva svařená s izolací
Páska z vodivého materiálu
Páska podélně uložená, vodotěsná
Stínění z Cu drátů a z jedné nebo dvou protisměrně vinutých Cu pásek
Ovinutí nevodivou páskou
Plášť z PE směsi, barva pláště černá

Technická data

XLPE-izolovaný silový kabel dle DIN VDE 0276 část 620, HD 620 a IEC 60502
Teplota jádra max. +90°C, při pokládce od -20°C do +70°C, po pokládce max. +70°C
teplota jádra při zkratu 250°C (do 5 vteřin)
Jmenovitá napětí Uo/U 6/10 kV, 12/20 kV, 18/30 kV
Provozní napětí pro:
- 6/10 kV = max. 12 kV
- 12/20 kV = max. 24 kV
- 18/30 kV = max. 36 kV
Střídavé zkušební napětí pro:
- 6/10 kV = 21 kV po dobu 5 min.
- 12/20 kV = 42 kV po dobu 5 min.
- 18/30 kV = 63 kV po dobu 5 min.
Minimální poloměr ohybu max. 15 x průměr kabelu

Použití

Vhodné pro vnitřní i venkovní instalace v elektrárnách, kabelových kanálech,
pro uložení do země, do vody, pro instalaci v rozvodných skříních.
Polyetylénový plášť je odolný mechanickému tlaku ležících kabelů, ale není ohniodolný.
Pro zabránění rušení (interference) slouží stínění.

Technické parametry

SKU	Počet žil	×	průřez jádra [mm²]	Tloušťka izolace	Tloušťka PE pláště [mm]	Vnější o cca [mm]	Obsah Cu [kg/km]	Hmotnost kabelu [kg/km]	Proudová zatížitelnost [A]
0932560	1	×	35	rm/16	3.4	2.5	26	518	1050
0932561	1	×	50	rm/16	3.4	2.5	28	662	1150
0932562	1	×	70	rm/16	3.4	2.5	30	854	1460
0932563	1	×	95	rm/16	3.4	2.5	31	1094	1700
0932564	1	×	120	rm/16	3.4	2.5	32	1334	2030
0932565	1	×	150	rm/25	3.4	2.5	34	1723	2350
0932566	1	×	185	rm/25	3.4	2.5	36	2059	2700
0932567	1	×	240	rm/25	3.4	2.5	38	2587	3300
0932568	1	×	300	rm/25	3.4	2.5	40	3163	3900
0932569	1	×	400	rm/35	3.4	2.5	44	4234	4850
0932570	1	×	500	rm/35	3.4	2.5	47	5194	6000

SKU	Počet žil	×	průřez jádra [mm²]	Tloušťka izolace	Tloušťka PE pláště [mm]	Vnější o cca [mm]	Obsah Cu [kg/km]	Hmotnost kabelu [kg/km]	Proudová zatížitelnost [A]
0932571	1	×	35	rm/16	5.5	2.5	31	518	1210
0932572	1	×	50	rm/16	5.5	2.5	33	662	1400
0932573	1	×	70	rm/16	5.5	2.5	34	854	1550
0932574	1	×	95	rm/16	5.5	2.5	36	1094	1800
0932575	1	×	120	rm/16	5.5	2.5	37	1334	2150
0932576	1	×	150	rm/25	5.5	2.5	39	1723	2400
0932577	1	×	185	rm/25	5.5	2.5	41	2059	2850
0932578	1	×	240	rm/25	5.5	2.5	43	2587	3250
0932579	1	×	300	rm/25	5.5	2.5	45	3163	3850
0932580	1	×	400	rm/35	5.5	2.5	48	4234	4900
0932581	1	×	500	rm/35	5.5	2.5	52	5194	6100

SKU	Počet žil	×	průřez jádra [mm²]	Tloušťka izolace	Tloušťka PE pláště [mm]	Vnější o cca [mm]	Obsah Cu [kg/km]	Hmotnost kabelu [kg/km]	Proudová zatížitelnost [A]
0932582	1	×	50	rm/16	8.0	2.5	37	662	1700
0932583	1	×	70	rm/16	8.0	2.5	38	854	1950
0932584	1	×	95	rm/16	8.0	2.5	40	1094	2300
0932585	1	×	120	rm/16	8.0	2.5	42	1334	2600
0932586	1	×	150	rm/25	8.0	2.5	43	1723	3000
0932587	1	×	185	rm/25	8.0	2.5	45	2059	3350
0932588	1	×	240	rm/25	8.0	2.5	47	2587	4100
0932589	1	×	300	rm/25	8.0	2.5	50	3163	4800
0932590	1	×	400	rm/35	8.0	2.5	53	4234	5750
0932591	1	×	500	rm/35	8.0	2.5	56	5194	6700
