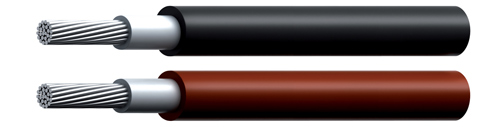

Konstrukce
- Laněné měděné jádro cínované dle normy DIN VDE 0295 a IEC 60228 (přesné lanění jádra viz. tabulka)
- Izolace jádra zesítěný polyolefin
- Plášť zesítěný polyolefin
- Samozhášivý a odolný šíření plamene dle IEC 60332-1-2
- Bezhalogenový dle IEC 60754
- Hustota dýmu dle EN 61034
- UV odolný
Technická data
- Provozní teplota od -40 °C do +90 °C
- Teplota jádra max. 120 °C
- Jmenovité napětí Uo/U
- 1,0/1,0 kV (AC)
- 1,5/1,5 kV (DC)
- Zkušební napětí 6,5 kV (AC)
- Minimální poloměr ohybu inf. 6 x průměr kabelu
Použití
Tento kabel je speciálně konstruovaný k připojování fotovoltaických elektráren a solárních systémů. Velmidobře odolává UV záření a povětrnostním vlivům.
Lze ho tedy instalovat ve venkovním i vnitřním prostředí. Kabel je také možné přímo uložit do země.
Technické parametry
| SKU | Počet žil | × | průřez žíly [mm²] | Vnější o cca [mm] | Obsah Cu [kg/km] | Hmotnost kabelu [kg/km] |
|---|---|---|---|---|---|---|
| 0713529- | 1 | × | 2.5 | 5.0 | 24 | 51 |
| 0713530- | 1 | × | 4 | 5.4 | 38 | 56 |
| 0713531- | 1 | × | 6 | 5.9 | 58 | 74 |
| 0713532- | 1 | × | 10 | 6.9 | 96 | 117 |
| 0741036- | 1 | × | 16 | 8.0 | 154 | 173 |
| 0741039- | 1 | × | 25 | 10.3 | 240 | 273 |
| 0741042- | 1 | × | 35 | 11.8 | 336 | 368 |
| 0741045- | 1 | × | 50 | 14.5 | 480 | 547 |
| 0741046- | 1 | × | 70 | 16.5 | 672 | 748 |
| 0741047- | 1 | × | 95 | 18.7 | 912 | 968 |
| 0741051- | 1 | × | 120 | 20.4 | 1152 | 1214 |
| 0741052- | 1 | × | 150 | 22.6 | 1440 | 1500 |
Poznámka
- CE = výrobek je přizpůsoben nízkému napětí dle nařízení 2014/35/EU.
- Odpovídá RoHS.
- Jiné typy solárních kabelů na vyžádání
Dodatek k obj. číslu
- 1 – černá barva
- 2 – červená barva
- 3 – modrá barva
