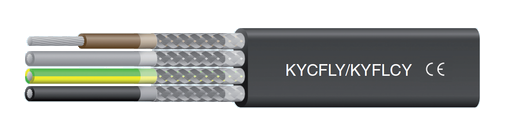

Konstrukce
- Laněné holé měděné jádro dle normy IEC 60228 tř. 5/6
- Jádro izolováno speciálním PVC
- Barevné značení žil dle DIN VDE 0293-308 do 5 žil, a od 6 žil výše černé s opakujícím se bílým číslováním
- Žíly uloženy paralelně
- Stínění Cu opletem nebo ovinuto pocínovanou nebo holou mědí
- Speciální plášť PVC barvy černé
- Samozhášecí a odolné šíření plamene PVC IEC 60332-1-2
Technická data
- PVC plochý kabel, přizpůsobeno standardu VDE DIN 0250
- Provozní teplota pro pohyblivé uložení od -25 °C do +70 °C, pevné uložení od -40 °C do +70 °C
- Jmenovité napětí 300/500 V
- Střídavé zkušební napětí 2000 V
- Minimální poloměr ohybu inf. 10 x průměr kabelu
Použití
Tyto stíněné kabely mohou být použity v měřicí a ovládací technice, přepravních oblastech a výrobních linkách, především k ovládání výtahů, zvedacích plošin, jeřábů. Kabely dobře odolávají vlhkému a mokrému prostředí.
Technické parametry
| SKU | Počet žil | × | průřez jádra [mm²] | Tloušťka x šířka cca [mm] | Obsah Cu [kg/km] | Hmotnost kabelu [kg/km] |
|---|---|---|---|---|---|---|
| 0700670 | 8 | × | 2.5 | 6,9 x 42,0 | 325 | 560 |
| 0707001OZ | 8 | × | 1.5 | 6,0 x 35,9 | 220 | 400 |
| 07070020B | 4 | × | 1.5 | 6,0 x 18,9 | 114 | 210 |
| 0707003OZ | 12 | × | 1.5 | 6,0 x 51,3 | 335 | 610 |
| 0707029 | 4 | × | 35 | 18,0 x 56,0 | 1475 | 2250 |
| 0707030 | 4 | × | 50 | 20,1 x 60,0 | 1990 | 2890 |
| 0707031 | 4 | × | 70 | 21,0 x 69,0 | 2900 | 3820 |
| 0707032 | 4 | × | 95 | 22,0 x 73,0 | 3820 | 4850 |
| 0727091 | 4 | × | 1.5 | 6,0 x 18,9 | 114 | 210 |
| 0727092 | 8 | × | 1.5 | 6,0 x 35,9 | 220 | 400 |
| 0727093 | 12 | × | 1.5 | 6,0 x 51,3 | 335 | 610 |
| 0727094 | 4 | × | 2.5 | 6,9 x 21,0 | 168 | 270 |
| 0727095 | 4 | × | 4 | 8,2 x 25,3 | 222 | 400 |
| 0727096 | 4 | × | 6 | 9,4 x 30,1 | 325 | 520 |
| 0727097 | 4 | × | 10 | 10,8 x 35,3 | 522 | 840 |
| 0727098 | 4 | × | 16 | 13,0 x 43,1 | 784 | 1280 |
| 0727099 | 4 | × | 25 | 14,5 x 50,0 | 1163 | 1750 |
Poznámka:
- EMC* = Elektromagnetická kompatibilita – doporučený typ
- CE = výrobek je přizpůsoben nízkému napětí dle nařízení 2014/35/EU.
- Odpovídá RoHS.Neobsahuje silikon.
- Jiné velikosti je možné dodat na přání.
