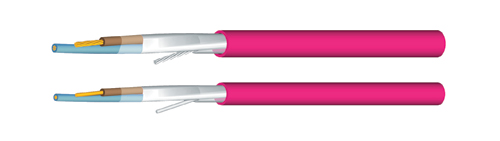

FP FIREPROOF SECURITY CABLE

Ohniodolný, bezhalogenový, stíněný kabel

Konstrukce

  • Měděné jádro plné nebo laněné dle průřezu
  • Bezhalogenová izolace jádra
  • Uzemňovací vodič – pocínovaný Cu vodič dle BS 6360
  • Elektrostatické stínění z vrstvené Al-PET fólie
  • Venkovní plášť z bezhalogenové směsi
  • Barva pláště rudá, bílá nebo černá

Technická data

  • Jmenovité napětí Uo/U 300/500V
  • Střídavé zkušební napětí žíla/žíla 500 V, žíla/stínění 2000 V
  • Minimální poloměr pohybu inf. 6x průměr kabelu
  • Provozní teplota od -10°C do +80°C

Použití

Ohniodolný kabel je ideální použít všude tam, kde je nutno chránit životy lidí a materiál
v různých průmyslových komplexech, elektrárnách, veřejných budovách, hotelích,
letištích, metrech, divadlech, kinech, nemocnicích, dolech atd.

Barevné značení žil

  • 2-žilový kabel: hnědá/modrá
  • 3-žilový kabel: hnědá/černá/šedá
  • 4-žilový kabel: hnědá/černá/šedá/modrá
  • od 7 vodičů bílé žíly s černými čísly

Zkoušky

  • izolační celistvost pod přímým působením ohně dle IEC 60331, EN 50200, BS 6387 CWZ
  • ohniodolnost dle IEC 60332-3-24 (kat. C)
  • hustota dýmu IEC 61034, BS 6724
  • bezhalogenovost dle IEC 60754-1
  • korozivita zplodin hoření dle IEC 60754-2

Poznámka:

  • CE = výrobek je přizpůsoben nízkému napětí dle nařízení 2014/35/EU.
  • Odpovídá RoHS.

Technické parametry

FP FIREPROOF SECURITY CABLE

SKU Typ × průřez jádra [mm²] Počet drátků / ø drátku Počet žil Vnější ø cca min. [mm] Vnější ø cca max. [mm] Proudová zatížitelnost [A] Hmotnost kabelu [kg/km]
05529001 FP 2 × 1.5 1 / 1,38 2 + PE 7.3 8.5 19.5 100
055290011 FP 2 × 1 1 / 1,13 2 + PE 6.9 8.0 15.0 90
05529011 FP 2 × 2.5 7 / 0,67 2 + PE 9.2 10.6 27.0 150
05529021 FP 2 × 4 7 / 0,85 2 + PE 10.5 12.1 36.0 220
05529051 FP 3 × 1.5 1 / 1,38 3 + PE 7.8 9.0 17.5 120
055290511 FP 3 × 1 1 / 1,13 3 + PE 7.3 8.5 13.5 110
05529061 FP 3 × 2.5 7 / 0,67 3 + PE 9.8 11.3 24.5 190
05529071 FP 3 × 4 7 / 0,85 3 + PE 11.2 13.0 32.0 280
05529201 FP 4 × 1.5 1 / 1,38 4 + PE 8.7 10.0 17.5 150
055292011 FP 4 × 1 1 / 1,13 4 + PE 8.2 9.5 13.5 130
05529211 FP 4 × 2.5 7 / 0,67 4 + PE 10.9 12.5 24.0 230
05529221 FP 4 × 4 7 / 0,85 4 + PE 12.4 14.2 32.0 340
05529351 FP 7 × 1.5 1 / 1,38 7 + PE 10.5 12.1 11.0 230
055293511 FP 7 × 1 1 / 1,13 7 + PE 9.7 11.2 8.5 170
05529361 FP 7 × 2.5 7 / 0,67 7 + PE 13.0 15.0 15.0 330
05529391 FP 12 × 1.5 1 / 1,38 12 + PE 13.9 16.0 9.0 370
05529401 FP 12 × 2.5 7 / 0,67 12 + PE 17.5 20.0 12.5 650
055294111 FP 19 × 1.5 1 / 1,38 19 + PE 16.9 19.0 8.0 530
055294211 FP 19 × 2.5 7 / 0,67 19 + PE 20.5 23.5 11.0 870
