Konstrukce
- Průměr jádra: 0,57 mm (AWG 23) Cu-jádro plné
- Izolace: PE
- Barevné označení:
-
- oranžová/bílo-oranžová
- modrá/bílo-modrá
- zelená/bílo-zelená
- hnědá/bílo-hnědá
- Stínění: jednotlivé páry stíněny polyesterovou fólií s vrstvou Al, Cu pocínované opletení
- Plášť: H bezhalogenový
- Venkovní průměr: inf.8 mm
- Impedance: 100 Ω ±15 Ω
- Odpor smyčky: 140 Ω/km max.
- Provozní kapacita: 56 nF/km
Technická data
- Váha kabelu: 52 kg/km
- Minimální poloměr ohybu: inf. 7,5 x průměr kabelu
- Provozní teplota: -20°C do +60°C (pevné uložení)
- Tepelné zatížení: 0,13 kWh/m
- Obsah Cu: 48 kg/km
Použití
Strukturované kabeláže, Fast Ethernet
Charakteristické hodnoty
| Frekvence | (MHz) | 10 | 16 | 100 | 300 | 600 | 900 | 1000 |
|---|---|---|---|---|---|---|---|---|
| Útlum | (dB/100m) | 5,5 | 6,9 | 18,0 | 32,5 | 47,6 | 60,0 | 63,8 |
| Next | (dB) | 100,0 | 100,0 | 94,0 | 85,0 | 80,0 | 77,0 | 76,0 |
| ACR | (dB) | 95,1 | 90,0 | 73,3 | 50,3 | 29,6 | 14,1 | 9,5 |
Normy
Splňuje ISO/IEC 11801, EN 50173, EN 55022, EN 50288-4-1, EN 50167, EN 50169
Objednací číslo:

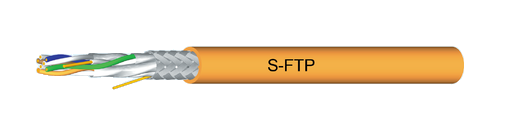

- 06100952, S-FTP 4x2xAWG 23/1 H typ
- Další typy na vyžádání
