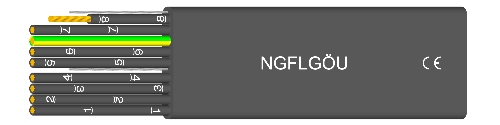

Konstrukce
- Měděné jádro dle normy DIN VDE 0295 a IEC 60228 laněné dle velikosti průřezu
- od 1 do 25 mm2 – třída 6, odd. 4,
- od 35 do 95 mm2 – třída 5
- Jádro izolováno speciální pryží
- Značení žil dle DIN VDE 0293
- Žíly uloženy paralelně
- Zeleno-žlutá zemnicí žíla
- Speciální neoprenový plášť, odolný nízkým teplotám, barva černá
- Vysoce odolný proti olejům
- Samozhášecí a odolný šíření plamene dle DIN VDE 0482-332-1-2, IEC 60332-1-2
Technická data
- Speciální neoprenový plochý kabel dle DIN VDE 0250 část 809
- Provozní teplota pohyblivé uložení od -35°C do +85°C, pevné uložení od -40°C do +85°C
- Jmenovité napětí Uo/U 300/500 V
- Střídavé zkušební napětí 3000 V
- Minimální poloměr ohybu inf. 5 x tloušťka kabelu
- Radiační odolnost až do 50 x 106 cJ/kg (až do 50 Mrad)
Použití
Pro svůj malý poloměr ohybu vysokou flexibilitu a minimální potřebu místa jsou neoprenové
ploché kabely používány jako vlečné kabely pro zvedáky, jeřáby, dopravní plošiny atd.
Technické parametry
| SKU | Počet žil | × | průřez jádra [mm²] | Vnější rozměr cca [mm] | Obsah Cu [kg/km] | Hmotnost kabelu [kg/km] |
|---|---|---|---|---|---|---|
| 0728001 | 4 | × | 1.5 | 5,9 x 16,2 | 58.0 | 234 |
| 0728002 | 5 | × | 1.5 | 5,9 x 23,7 | 72.0 | 304 |
| 0728003 | 7 | × | 1.5 | 5,9 x 30,5 | 101.0 | 391 |
| 0728004 | 8 | × | 1.5 | 5,9 x 34,0 | 115.0 | 441 |
| 0728005 | 10 | × | 1.5 | 5,9 x 43,5 | 144.0 | 460 |
| 0728006 | 12 | × | 1.5 | 5,9 x 50,4 | 173.0 | 646 |
| 0728007 | 24 | × | 1.5 | 12,5 x 56,0 | 346.0 | 1290 |
| 0728008 | 4 | × | 2.5 | 7,2 x 19,6 | 96.0 | 316 |
| 0728009 | 5 | × | 2.5 | 7,2 x 27,8 | 120.0 | 391 |
| 0728010 | 7 | × | 2.5 | 7,2 x 36,1 | 168.0 | 533 |
| 0728011 | 8 | × | 2.5 | 7,2 x 40,2 | 192.0 | 602 |
| 0728012 | 12 | × | 2.5 | 7,8 x 59,4 | 288.0 | 890 |
| 0728014 | 4 | × | 4 | 8,8 x 24,2 | 154.0 | 506 |
| 0728015 | 24 | × | 2.5 | 15,6 x 71,0 | 576.0 | 1480 |
| 0728016 | 7 | × | 4 | 8,8 x 42,5 | 269.0 | 851 |
| 0728017 | 4 | × | 6 | 9,6 x 27,4 | 230.0 | 661 |
| 0728018 | 5 | × | 6 | 9,6 x 37,4 | 288.0 | 740 |
| 0728019 | 7 | × | 6 | 9,6 x 47,2 | 403.0 | 1004 |
| 0728020 | 4 | × | 10 | 10,4 x 30,8 | 384.0 | 1027 |
| 0728021 | 5 | × | 10 | 10,4 x 41,6 | 480.0 | 1171 |
| 0728022 | 4 | × | 16 | 11,6 x 35,6 | 614.0 | 1430 |
| 0728023 | 5 | × | 16 | 11,6 x 48,2 | 768.0 | 1590 |
| 0728024 | 4 | × | 25 | 14,1 x 45,8 | 960.0 | 1890 |
| 0728025 | 5 | × | 25 | 14,7 x 58,3 | 1200.0 | 2215 |
| 0728026 | 7 | × | 25 | 14,7 x 78,7 | 1680.0 | 3000 |
| 0728027 | 4 | × | 35 | 15,8 x 50,8 | 1344.0 | 2460 |
| 0728028 | 5 | × | 35 | 16,4 x 64,4 | 1680.0 | 2880 |
| 0728029 | 7 | × | 35 | 16,4 x 86,4 | 2352.0 | 4100 |
| 0728030 | 4 | × | 50 | 18,6 x 60,2 | 1920.0 | 3385 |
| 0728031 | 4 | × | 70 | 21,0 x 68,0 | 2688.0 | 4480 |
| 0728032 | 4 | × | 95 | 24,1 x 78,6 | 3648.0 | 5990 |
Poznámka:
- CE = výrobek je přizpůsoben nízkému napětí dle nařízení 2014/35/EU.
- Odpovídá RoHS.
