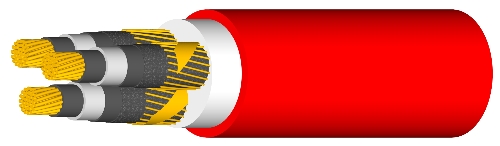

Konstrukce
- Kulaté holé Cu jádro laněné dle HD 383, IEC 60228
- Vnitřní polovodivá vrstva
- Izolace jádra zesítěný polyetylen (XLPE)
- Vnější polovodivá vrstva svařená s izolací
- Páska z vodivého materiálu
- Stínění z Cu drátů a z jedné nebo dvou protisměrně vinutých Cu pásek
- 3 vodiče vinuty společně
- Vnitřní výplňový plášť
- Vnější plášť z PVC směsi, barva pláště červená
- Samozhášecí a odolné šíření plamene PVC, dle DIN VDE 0482-332-1-2,IEC 60332-1
Technická data
- 3-žilový, XLPE-izolovaný silový kabel dle DIN VDE 0276 část 620,HD 620 a IEC 60502
- Teplota jádra max. +90°C
- Teplota jádra při zkratu 250°C (do 5 vteřin)
- Jmenovité napětí Uo/U 6/10 kV
- Provozní napětí max. 12 kV
- Střídavé zkušební napětí 21 kV
- Minimální poloměr ohybu max. 15 x průměr kabelu
Provozní teplota při pokládce od -5°C do +70°C, po pokládce max.+70°C
Použití
Kabel vhodný především pro vnitřní instalace v kabelových kanálech, do země, do vody, v průmyslových rozvodných
skříních a spínacích soustavách. Kabel musí být chráněn před UV zářením.
Technické parametry
| SKU | Počet žil | × | průřez jádra [mm²] | Tloušťka izolace |
|---|---|---|---|---|
| 0934339 | 3 | × | 25 | 3.4 |
| 0934340 | 3 | × | 35 | 3.4 |
| 0934341 | 3 | × | 50 | 3.4 |
| 0934342 | 3 | × | 70 | 3.4 |
| 0934343 | 3 | × | 95 | 3.4 |
| 0934344 | 3 | × | 120 | 3.4 |
| 0934345 | 3 | × | 150 | 3.4 |
| 0934346 | 3 | × | 185 | 3.4 |
| 0934347 | 3 | × | 240 | 3.4 |
| 0934348 | 3 | × | 300 | 3.4 |
