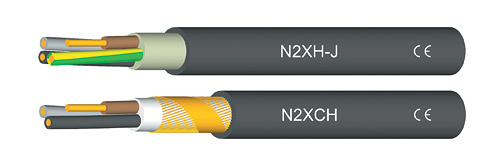

N2XH, N2XCH – Affinite

Konstrukce

Měděné plné nebo laněné jádro dle DIN VDE 0295 tř.1 nebo 2, IEC 60228 tř. 1 nebo 2
Izolace jádra z bezhalogenové zesítěné polyetylénové směsi
Značení žil dle DIN VDE 0293-308, zeleno-žlutá zemnicí žíla (od 3 žil výše u N2XH), žíly stočeny v polohách
Výplň z výtlačně lisované plastové směsi
U verze N2XCH koncentrický vodič z Cu pásky a Cu drátků
Bezhalogenový plášť z termoplastické polymerové směsi, barva černá

Technická data

Silový a ovládací kabel dle DIN VDE 0276 část 604
Provozní teplota při pokládce od -5°C do +50°C; pevné uložení od -40°C do +90°C
Provozní napětí Uo/U 0,6/1 kV
Střídavé zkušební napětí 4000 V
Minimální poloměr ohybu jednožilový inf. 15x průměr kabelu

Použití

Bezhalogenové silové kabely se zvýšenou odolností při požáru jsou používány převážně tam,
kde je nutno chránit životy lidí a materiál v různých průmyslových komplexech, veřejných budovách,
hotelích, letištích, metrech, nemocnicích atd. Jsou vhodné jak do mokrého tak suchého prostředí,
avšak nevhodné pro přímé uložení do země nebo vody. Verze pro venkovní použití k dispozici na vyžádání.

Technické parametry

SKU	Počet žil	×	průřez jádra [mm²]	typ jádra	Vnější o cca [mm]	Obsah Cu [kg/km]	Hmotnost kabelu [kg/km]
0553100	1	×	4	re	9.1	39	140
0553101	1	×	6	re	9.6	58	160
0553102	1	×	10	re	10.2	96	210
0553103	1	×	16	re	11.8	154	270
0553104	1	×	25	rm	12.5	240	380
0553105	1	×	35	rm	14.0	336	490
0553106	1	×	50	rm	15.8	480	620
0553107	1	×	70	rm	17.2	672	830
0553108	1	×	95	rm	19.1	912	1200
0553109	1	×	120	rm	21.2	1152	1500
0553110	1	×	150	rm	22.9	1440	1700
0553111	1	×	185	rm	25.1	1776	2200
0553112	1	×	240	rm	28.5	2304	2750
0553113	1	×	300	rm	31.0	2880	3300
0553114	2	×	1,5	re	12.0	29	180
0553115	2	×	2,5	re	12.2	48	210
0553116	2	×	4	re	13.2	77	278
0553117	2	×	6	re	14.1	115	340
0553118	2	×	10	re	16.2	192	450
0553119	2	×	16	re	17.8	307	600
0553121	3	×	1,5	re	11.2	43	200
0553122	3	×	2,5	re	12.1	72	250
0553123	3	×	4	re	13.0	115	330
0553124	3	×	6	re	14.1	173	410
0553125	3	×	10	re	16.2	288	550
0553126	3	×	16	re	18.5	461	790
0553127	3	×	25	rm	21.8	720	1200
0553128	3	×	35	rm	24.9	1008	1600
0553129	3	×	50	rm	25.2	1440	1800
0553130	3	×	70	rm	29.2	2016	2500
0553131	3	×	95	rm	32.0	2736	3300
0553132	3	×	120	rm	34.9	3456	4050
0553133	3	×	150	rm	39.2	4320	4900
0553134	3	×	185	rm	44.1	5328	5100
0553135	3	×	240	rm	49.2	6912	7800
0553136	3	×	50/25	rm	28.5	1680	2200
0553137	3	×	70/35	rm	31.4	2352	2950
0553138	3	×	95/50	rm	34.9	3216	3900
0553139	3	×	120/70	rm	38.0	4128	4800
0553140	3	×	150/70	rm	43.3	4992	5750
0553141	3	×	185/95	rm	47.2	6240	7200
0553142	3	×	240/120	rm	53.4	8064	9150
0553143	4	×	1,5	re	12.2	58	230
0553144	4	×	2,5	re	13.3	96	290
0553145	4	×	4	re	14.0	154	380
0553146	4	×	6	re	15.1	230	490
0553147	4	×	10	re	17.2	384	670
0553148	4	×	16	re	19.5	614	930
0553149	4	×	25	rm	24.2	960	1450
0553150	4	×	35	rm	27.6	1344	1900
0553151	4	×	50	rm	29.5	1920	2300
0553152	4	×	70	rm	33.2	2668	3200
0553153	4	×	95	rm	37.0	3648	4200
0553154	4	×	120	rm	40.2	4608	4300
0553155	4	×	150	rm	45.8	5760	6350
0553156	4	×	185	rm	49.5	7104	7800
0553157	4	×	240	rm	56.0	9216	10300
0553158	5	×	1,5	re	13.2	72	270
0553159	5	×	2,5	re	14.2	120	340
0553160	5	×	4	re	15.5	192	450
0553161	5	×	6	re	16.0	288	560
0553162	5	×	10	re	18.4	480	790
0553163	5	×	16	re	21.5	768	1150
0553164	7	×	1,5	re	12.0	101	310
0553165	10	×	1,5	re	15.8	144	420
0553166	12	×	1,5	re	16.8	173	460
0553167	14	×	1,5	re	17.7	202	540
0553168	19	×	1,5	re	18.6	274	650
0553169	24	×	1,5	re	21.8	346	760
0553170	30	×	1,5	re	22.8	432	900
0553171	7	×	2,5	re	15.1	168	400
0553173	12	×	2,5	re	18.0	288	600
0553175	19	×	2,5	re	21.1	456	840
0553178	7	×	4	re	17.2	269	530
0555172	10	×	2,5	re	17.5	240	540
0555174	14	×	2,5	re	19.2	336	670
0555176	24	×	2,5	re	24.2	576	1050

SKU	Počet žil	×	průřez jádra [mm²]	typ jádra	Vnější o cca [mm]	Obsah Cu [kg/km]	Hmotnost kabelu [kg/km]
0553200	2	×	1.5	re/1,5	12.1	53	210
0553202	2	×	4	re/4	14.1	122	320
0553204	2	×	10	re/10	16.9	311	560
0553206	3	×	1.5	re/1,5	13.1	67	230
0553207	3	×	2.5	re/2,5	14.2	103	285
0553208	3	×	4	re/4	15.2	160	365
0553209	3	×	6	re/6	16.1	242	460
0553210	3	×	10	re/10	18.2	406	660
0553211	3	×	16	re/16	19.7	642	920
0553212	3	×	25	rm/16	25.3	1801	1600
0553213	3	×	35	rm/16	29.2	1400	1900
0553215	3	×	70	rm/35	35.6	2794	3060
0553217	3	×	120	rm/70	42.0	4785	5207
0553218	3	×	150	rm/70	43.5	5100	5700
0553219	3	×	185	rm/95	47.4	6381	7150
0553220	3	×	240	rm/120	53.5	8240	9250
0553221	4	×	1.5	re/1,5	13.2	80	230
0553222	4	×	2.5	re/2,5	13.5	129	290
0553223	4	×	4	re/4	15.2	202	390
0553224	4	×	6	re/6	16.8	296	500
0553226	4	×	16	re/16	21.0	797	1060
0553227	4	×	25	rm/16	25.8	1140	1570
0553228	4	×	35	rm/16	28.3	1528	2020
0553229	4	×	50	rm/25	30.8	2203	2550
0553230	4	×	70	rm/35	35.6	3082	3600
0553231	4	×	95	rm/50	40.2	4207	4750
0553232	7	×	1.5	re/2,5	14.5	132	320
0553234	12	×	1.5	re/2,5	18.4	204	460
0553235	16	×	1.5	re/4	20.0	275	686
0553236	21	×	1.5	re/6	22.6	370	766
0553237	24	×	1.5	re/6	23.2	412	860
0553238	30	×	1.5	re/6	24.3	500	930
0553239	7	×	2.5	re/2,5	15.1	200	400
0553240	10	×	2.5	re/4	18.9	287	550
0553241	12	×	2.5	re/4	19.2	335	610
0553242	16	×	2.5	re/6	20.9	450	805
0553243	21	×	2.5	re/6	25.2	572	1015
0553244	24	×	2.5	re/10	26.1	695	1100
0553245	30	×	2.5	re/10	28.0	842	1290
0553246	7	×	4	re/4	18.1	316	580
0553247	12	×	4	re/6	22.6	528	910
0555201	2	×	2.5	re/2,5	13.2	81	255
0555203	2	×	6	re/6	15.0	183	400
0555205	2	×	16	re/16	19.1	490	780
0555214	3	×	50	rm/25	32.3	2003	2400
0555216	3	×	95	rm/60	39.0	3790	4200
0555225	4	×	10	re/10	18.5	504	740
0555233	10	×	1.5	re/2,5	17.2	177	420

Zkoušky

Ohniodolnost dle DIN VDE 0482-332-3-24/EN 60332-3-24/IEC 60332-3-24
Korozivita zplodin hoření dle IEC 60754-2
Bezhalogenovost dle IEC 60754-1
Hustota dýmu dle IEC 61034-1, 61034-2

Barevné značení N2XCH

2-žilový kabel: modrá/hnědá
3-žilový kabel: hnědá/černá/šedá
4-žilový kabel: modrá/hnědá/černá/šedá
od 7 vodičů černé žíly bíle číslované

Poznámka:

CE = výrobek je přizpůsoben nízkému napětí dle nařízení 2014/35/EU.
Odpovídá RoHS.
rm = kruhové jádro laněné
re = kruhové jádro plné
