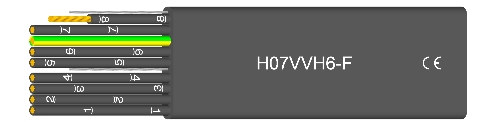

Konstrukce
- Laněné měděné jádro dle normy DIN VDE 0295 a IEC 60228 tř. 5
- Jádro izolováno speciálním PVC
- Žíly uloženy paralelně
- Barevné značení žil dle DIN VDE 0293 nebo od 6 žil výše černé s opakujícím se bílým číslováním
- Zeleno-žlutá zemnicí žíla
- Plášť ze speciálního PVC, barva pláště černá, odolný proti olejům
- Samozhášecí a odolné šíření plamene PVC dle DIN VDE 0482-332-1-2, IEC 60332-1-2
Technická data
- Speciální PVC ploché kabely, požadavky přizpůsobeny EN 50214
- Provozní teplota pohyblivé uložení od -20°C do +70°C; pevné uložení od -30°C do +70°C
- Jmenovité napětí do 1 mm2 Uo/U 300/500 V; od 1,5 mm2 Uo/U 450/750V
- Střídavé zkušební napětí 2500 V
- Minimální poloměr ohybu inf. 10x tloušťka kabelu
- Radiační odolnost až do 80 x 106 cJ/kg (až do 80 Mrad)
Použití
Pro svůj malý poloměr ohybu, vysokou flexibilitu a minimální potřebu místa jsou PVC ploché
kabely používány jako vlečné kabely pro zvedáky, jeřáby, dopravní plošiny atd.
Technické parametry
| SKU | Počet žil | × | průřez jádra [mm²] | Vnější rozměr cca [mm] | Obsah Cu [kg/km] | Hmotnost kabelu [kg/km] |
|---|---|---|---|---|---|---|
| 0726980 | 4 | G | 0.75 | 4,3 x 12,6 | 28.8 | 90 |
| 0726981 | 5 | G | 0.75 | 4,3 x 16,1 | 36.0 | 115 |
| 0726982 | 6 | G | 0.75 | 4,3 x 19,4 | 43.2 | 141 |
| 0726983 | 9 | G | 0.75 | 4,3 x 26,4 | 64.8 | 198 |
| 0726984 | 10 | G | 0.75 | 4,3 x 30,1 | 72.0 | 224 |
| 0726985 | 12 | G | 0.75 | 4,3 x 33,8 | 84.4 | 258 |
| 0726986 | 16 | G | 0.75 | 4,3 x 44,4 | 115.2 | 340 |
| 0726987 | 18 | G | 0.75 | 4,3 x 49,2 | 129.6 | 380 |
| 0726988 | 20 | G | 0.75 | 4,3 x 55,0 | 144.0 | 424 |
| 0726989 | 24 | G | 0.75 | 4,3 x 65,6 | 172.8 | 509 |
| 0726990 | 3 | G | 1 | 4,5 x 10,8 | 28.8 | 80 |
| 0726991 | 4 | G | 1 | 4,5 x 13,4 | 38.4 | 104 |
| 0726992 | 5 | G | 1 | 4,5 x 16,0 | 48.0 | 134 |
| 0726993 | 6 | G | 1 | 4,5 x 20,6 | 57.6 | 161 |
| 0726994 | 9 | G | 1 | 4,5 x 28,4 | 86.4 | 230 |
| 0726995 | 10 | G | 1 | 4,5 x 30,0 | 96.0 | 256 |
| 0726996 | 12 | G | 1 | 4,5 x 36,2 | 115.2 | 298 |
| 0726997 | 16 | G | 1 | 4,5 x 47,6 | 153.6 | 395 |
| 0726998 | 18 | G | 1 | 4,5 x 52,8 | 172.8 | 441 |
| 0726999 | 20 | G | 1 | 4,5 x 59,0 | 192.0 | 495 |
| 0727000 | 24 | G | 1 | 4,5 x 70,4 | 230.4 | 590 |
| 0727001 | 4 | G | 1.5 | 5,2 x 13,7 | 58.0 | 133 |
| 0727001OZ | 4 | x | 1.5 | 5,2 x 13,7 | 58.0 | 133 |
| 0727002 | 5 | G | 1.5 | 5,2 x 17,9 | 72.0 | 169 |
| 0727003 | 7 | G | 1.5 | 5,2 x 23,5 | 101.0 | 235 |
| 0727004 | 8 | G | 1.5 | 5,2 x 26,8 | 115.0 | 265 |
| 0727004OZ | 8 | X | 1.5 | 5,2 x 26,8 | 115.0 | 265 |
| 0727005 | 10 | G | 1.5 | 5,2 x 33,5 | 144.0 | 332 |
| 0727006 | 12 | G | 1.5 | 5,2 x 38,9 | 173.0 | 421 |
| 0727006OZ | 12 | X | 1.5 | 5,2 x 38,9 | 173.0 | 421 |
| 0727007 | 4 | G | 2.5 | 5,8 x 17,5 | 96.0 | 205 |
| 0727008 | 5 | G | 2.5 | 5,8 x 21,5 | 120.0 | 256 |
| 0727009 | 7 | G | 2.5 | 5,8 x 31,2 | 168.0 | 344 |
| 0727010 | 8 | G | 2.5 | 5,8 x 33,1 | 192.0 | 389 |
| 0727011 | 12 | G | 2.5 | 5,8 x 47,1 | 288.0 | 580 |
| 0727012 | 24 | G | 2.5 | 5,8 x 102,0 | 576.0 | 1224 |
| 0727013 | 4 | G | 4 | 6,9 x 21,8 | 154.0 | 344 |
| 0727014 | 5 | G | 4 | 6,9 x 27,4 | 192.0 | 428 |
| 0727015 | 7 | G | 4 | 6,9 x 36,6 | 269.0 | 590 |
| 0727016 | 4 | G | 6 | 7,4 x 24,8 | 230.0 | 424 |
| 0727017 | 5 | G | 6 | 7,4 x 31,8 | 288.0 | 530 |
| 0727018 | 7 | G | 6 | 7,4 x 42,6 | 403.0 | 760 |
| 0727019 | 4 | G | 10 | 9,5 x 27,6 | 384.0 | 710 |
| 0727020 | 4 | G | 16 | 11,2 x 34,5 | 614.0 | 1014 |
| 0727021 | 4 | G | 25 | 13,7 x 42,6 | 960.0 | 1365 |
| 0727025 | 5 | G | 16 | 11,2 x 43,6 | 768.0 | 1370 |
| 0730645 | 5 | G | 10 | 10,5 x 38,3 | 480.0 | 780 |
Poznámka:
- CE = výrobek je přizpůsoben nízkému napětí dle nařízení 2014/35/EU.
- Odpovídá RoHS.
- Jiné velikosti je možné dodat na přání.
