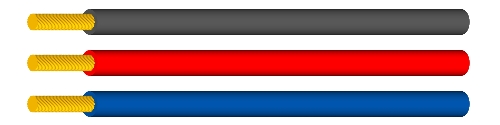

H05 Z-K / H07 Z-K

Jednožilový vodič, bezhalogenový, zkoušený dle VDE

Konstrukce

  • Laněné měděné jádro dle normy DIN VDE 0295 a IEC 60228 tř.5
  • Izolace ze zesítěné polymerové směsi dle DIN VDE 0207 část 21
  • Barvy žil – viz tabulka

Technická data

  • Vodiče s nízkou korozivitou a hustotou dýmu při požáru, požadavky přizpůsobeny EN 50525-3-41
  • Provozní teplota od -40°C do +90°C, max. dovolená provozní teplota jádra +90°C
  • Jmenovité napětí Uo/U 300/500 V resp.450/750 V
  • Střídavé zkušební napětí 2000 V resp.2500 V
  • Minimální poloměr pohybu inf. 8x průměr kabelu

Použití

Bezhalogenové jednožilové kabely se používají pro instalace v suchých prostředích,
pro aplikace v rozvodných skříních, kde je vyžadována zvýšená odolnost při požáru.
Tyto kabely jsou vhodné pro instalaci v trubkách uložených na povrchu nebo zapuštěných.
Stejnosměrné napětí je povoleno až do 900 V proti zemi, při použití ve vozové
technice.

Technické parametry

H05 Z-K

SKU Barva Průřez [mm²] Vnější o [mm] Obsah Cu [kg/km] Hmotnost kabelu [kg/km]
0552872 černá 0.5 2.3 4.8 9
0552873 zel/žlutá 0.5 2.3 4.8 9
0552874 modrá 0.5 2.3 4.8 9
0552875 hnědá 0.5 2.3 4.8 9
0552876 rudá 0.5 2.3 4.8 9
0552877 bílá 0.5 2.3 4.8 9
0552878 šedá 0.5 2.3 4.8 9
0552879 fialová 0.5 2.3 4.8 9
0552880 žlutá 0.5 2.3 4.8 9
0552881 černá 0.75 2.5 7.2 12.4
0552882 zel/žlutá 0.75 2.5 7.2 12.4
0552883 modrá 0.75 2.5 7.2 12.4
0552884 hnědá 0.75 2.5 7.2 12.4
0552885 rudá 0.75 2.5 7.2 12.4
0552886 bílá 0.75 2.5 7.2 12.4
0552887 šedá 0.75 2.5 7.2 12.4
0552888 fialová 0.75 2.5 7.2 12.4
0552889 žlutá 0.75 2.5 7.2 12.4
0552890 černá 1 2.6 9.6 15
0552891 zel/žlutá 1 2.6 9.6 15
0552892 modrá 1 2.6 9.6 15
0552893 hnědá 1 2.6 9.6 15
0552894 rudá 1 2.6 9.6 15
0552895 bílá 1 2.6 9.6 15
0552896 šedá 1 2.6 9.6 15
0552897 fialová 1 2.6 9.6 15
0552898 žlutá 1 2.6 9.6 15

H07 Z-K

SKU Barva Průřez [mm²] Vnější o [mm] Obsah Cu [kg/km] Hmotnost kabelu [kg/km]
0551768 černá 1.5 3.5 14.4 24
0551769 zel/žlutá 1.5 3.5 14.4 24
0551770 modrá 1.5 3.5 14.4 24
0551771 hnědá 1.5 3.5 14.4 24
0551772 rudá 1.5 3.5 14.4 24
0551773 bílá 1.5 3.5 14.4 24
0551774 šedá 1.5 3.5 14.4 24
0551775 fialová 1.5 3.5 14.4 24
0551776 žlutá 1.5 3.5 14.4 24
0551777 černá 2.5 4.0 24 35
0551778 zel/žlutá 2.5 4.0 24 35
0551779 modrá 2.5 4.0 24 35
0551780 hnědá 2.5 4.0 24 35
0551781 rudá 2.5 4.0 24 35
0551782 bílá 2.5 4.0 24 35
0551783 šedá 2.5 4.0 24 35
0551784 fialová 2.5 4.0 24 35
0551785 žlutá 2.5 4.0 24 35
0551786 černá 4 4.8 38 51
0551787 zel/žlutá 4 4.8 38 51
0551788 modrá 4 4.8 38 51
0551789 hnědá 4 4.8 38 51
0551790 rudá 4 4.8 38 51
0551791 bílá 4 4.8 38 51
0551792 šedá 4 4.8 38 51
0551793 fialová 4 4.8 38 51
0551794 žlutá 4 4.8 38 51
0551795 černá 6 6.0 58 71
0551796 zel/žlutá 6 6.0 58 71
0551797 modrá 6 6.0 58 71
0551798 hnědá 6 6.0 58 71
0551799 rudá 6 6.0 58 71
0551800 bílá 6 6.0 58 71
0551801 šedá 6 6.0 58 71
0551802 fialová 6 6.0 58 71
0551803 žlutá 6 6.0 58 71
0551804 černá 10 6.7 96 118
0551805 zel/žlutá 10 6.7 96 118
0551806 modrá 10 6.7 96 118
0551807 hnědá 10 6.7 96 118
0551808 rudá 10 6.7 96 118
0551809 bílá 10 6.7 96 118
0551810 šedá 10 6.7 96 118
0551811 fialová 10 6.7 96 118
0551812 žlutá 10 6.7 96 118
0551813 černá 16 8.2 154 180
0551814 zel/žlutá 16 8.2 154 180
0551815 modrá 16 8.2 154 180
0551816 hnědá 16 8.2 154 180
0551817 rudá 16 8.2 154 180
0551818 bílá 16 8.2 154 180
0551819 šedá 16 8.2 154 180
0551820 fialová 16 8.2 154 180
0551821 žlutá 16 8.2 154 180
0551822 černá 25 10.2 240 278
0551823 zel/žlutá 25 10.2 240 278
0551824 modrá 25 10.2 240 278
0551825 hnědá 25 10.2 240 278
0551826 rudá 25 10.2 240 278
0551827 bílá 25 10.2 240 278
0551828 šedá 25 10.2 240 278
0551829 fialová 25 10.2 240 278
0551830 žlutá 25 10.2 240 278
0551831 černá 35 11.5 336 375
0551832 zel/žlutá 35 11.5 336 375
0551833 modrá 35 11.5 336 375
0551834 hnědá 35 11.5 336 375
0551835 rudá 35 11.5 336 375
0551836 bílá 35 11.5 336 375
0551837 šedá 35 11.5 336 375
0551838 fialová 35 11.5 336 375
0551839 žlutá 35 11.5 336 375
0551840 černá 50 13.6 480 560
0551841 zel/žlutá 50 13.6 480 560
0551842 modrá 50 13.6 480 560
0551843 hnědá 50 13.6 480 560
0551844 rudá 50 13.6 480 560
0551845 bílá 50 13.6 480 560
0551846 šedá 50 13.6 480 560
0551847 fialová 50 13.6 480 560
0551848 žlutá 50 13.6 480 560
0551849 černá 70 16.0 672 780
0551850 zel/žlutá 70 16.0 672 780
0551851 modrá 70 16.0 672 780
0551852 hnědá 70 16.0 672 780
0551853 rudá 70 16.0 672 780
0551854 bílá 70 16.0 672 780
0551855 šedá 70 16.0 672 780
0551856 fialová 70 16.0 672 780
0551857 žlutá 70 16.0 672 780
0551858 černá 95 18.4 912 952
0551859 zel/žlutá 95 18.4 912 952
0551860 modrá 95 18.4 912 952
0551861 hnědá 95 18.4 912 952
0551862 rudá 95 18.4 912 952
0551863 bílá 95 18.4 912 952
0551864 šedá 95 18.4 912 952
0551865 fialová 95 18.4 912 952
0551866 žlutá 95 18.4 912 952
0551867 černá 120 20.3 1152 1200
0551868 zel/žlutá 120 20.3 1152 1200
0551869 modrá 120 20.3 1152 1200
0551870 hnědá 120 20.3 1152 1200
0551871 rudá 120 20.3 1152 1200
0551872 bílá 120 20.3 1152 1200
0551873 šedá 120 20.3 1152 1200
0551874 fialová 120 20.3 1152 1200
0551875 žlutá 120 20.3 1152 1200
0551876 černá 150 22.7 1440 1505
0551877 zel/žlutá 150 22.7 1440 1505
0551878 modrá 150 22.7 1440 1505
0551879 hnědá 150 22.7 1440 1505
0551880 rudá 150 22.7 1440 1505
0551881 bílá 150 22.7 1440 1505
0551882 šedá 150 22.7 1440 1505
0551883 fialová 150 22.7 1440 1505
0551884 žlutá 150 22.7 1440 1505
0551885 černá 185 25.3 1776 1845
0551886 zel/žlutá 185 25.3 1776 1845
0551887 modrá 185 25.3 1776 1845
0551888 hnědá 185 25.3 1776 1845
0551889 rudá 185 25.3 1776 1845
0551890 bílá 185 25.3 1776 1845
0551891 šedá 185 25.3 1776 1845
0551892 fialová 185 25.3 1776 1845
0551893 žlutá 185 25.3 1776 1845
0551894 černá 240 28.3 2304 2400
0551895 zel/žlutá 240 28.3 2304 2400
0551896 modrá 240 28.3 2304 2400
0551897 hnědá 240 28.3 2304 2400
0551898 rudá 240 28.3 2304 2400
0551899 bílá 240 28.3 2304 2400
0551900 šedá 240 28.3 2304 2400
0551901 fialová 240 28.3 2304 2400
0551902 žlutá 240 28.3 2304 2400

Zkoušky

  • ohniodolnost dle DIN VDE 0482-332-1-2/EN 60332-1-2/IEC60332-1-2
  • korozivita zplodin hoření dle IEC 60754-2
  • bezhalogenovost dle IEC 60754-1
  • hustota dýmu dle IEC 61034-1,-2

Poznámka:

  • CE = výrobek je přizpůsoben nízkému napětí dle nařízení 2014/35/EU.
  • Odpovídá RoHS.
