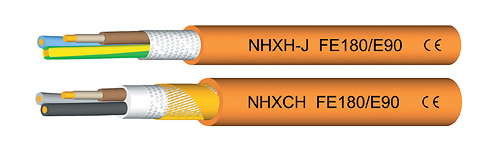

Konstrukce
- Cu plné nebo laněné jádro dle DIN VDE 0295 a IEC 60228 tř.1 nebo 2
- Dvojitá izolace z mica pásky a zesítěné polymerové směsi
- Barevné značení žil dle DIN VDE 0293-308, zeleno-žlutá zemnicí žíla (od 3 žil výše u NHXH)
- Žíly jsou stáčeny v polohách a ovinuty ohniodolnou sklotextilní páskou
- U verze NHXCH koncentrický vodič z Cu pásky a Cu drátků
- Oranžový plášť z bezhalogenové polymerové směsi dle DIN VDE 0207 část 24, oheň retardující
Technická data
- Bezhalogenový, ohniodolný kabel dle DIN VDE 0266, oranžový
- Izolační neporušenost – celistvost při požáru 180 minut dle IEC 60331, DIN VDE 0472 část 814
- Funkčnost dle DIN VDE 4102 část 12 E90
- Provozní teplota od -40°C do +70°C, dovolená max. teplota jádra +90°C
- Jmenovité napětí Uo/U 0,6/1 kV
- Střídavé zkušební napětí 4000 V
- Minimální poloměr pohybu inf. 15x průměr kabelu
Použití
Ohniodolné kabely je ideální použít všude tam, kde je nutno chránit životy lidí a materiál
v různých průmyslových komplexech, elektrárnách, veřejných budovách, hotelích, letištích,
metrech, divadlech, kinech, nemocnicích, dolech, atd. Jsou vhodné pro pevné uložení do suchého
i mokrého prostředí, ne však pro přímé uložení do země, nebo vody. Při instalacích v trubkách
musí být zabezpečeno, že do těchto nepronikne voda.
Zkoušky
- Ohniodolnost dle DIN VDE 0482-266-2-4/EN 60332-3-24/IEC 60332-3-24 (kat.C)
- Korozivita zplodin hoření dle IEC 60754-2
- Bezhalogenovost IEC 60754-1
- Hustota dýmu dle IEC 61034-1, 61034-2
- Izolační celistvost pod přímým působením ohně dle DIN VDE 0472 část 814, IEC 60331
- Funkčnost dle DIN VDE 4102 část 12 elektrického kabelového systému po dobu min. 90 minut
Barevné značení NHXCH
- 2-žilový kabel: modrá/hnědá
- 3-žilový kabel: hnědá/černá/šedá
- 4-žilový kabel: modrá/hnědá/černá/šedá
- od 7 vodičů černé žíly bíle číslované
Poznámka:
- CE = výrobek je přizpůsoben nízkému napětí dle nařízení 2014/35/EU.
- Odpovídá RoHS.
Technické parametry
NHXH FE180/E90
| SKU | Počet žil | × | průřez jádra [mm²] | typ jádra | Vnější ø cca [mm] | Obsah Cu [kg/km] | Hmotnost kabelu [kg/km] |
|---|---|---|---|---|---|---|---|
| 0552990 | 3 | × | 25 | rm | 26.0 | 720 | 1400 |
| 0552991 | 3 | × | 35 | rm | 29.0 | 1008 | 1770 |
| 0552992 | 3 | × | 35+16 | rm | 29.5 | 1162 | 1930 |
| 0552993 | 3 | × | 50+25 | rm | 33.5 | 1680 | 2610 |
| 0552994 | 3 | × | 70+35 | rm | 38.0 | 2352 | 3470 |
| 0552995 | 3 | × | 95+50 | rm | 43.0 | 3216 | 4670 |
| 0552996 | 3 | × | 120+70 | rm | 47.0 | 4128 | 5810 |
| 0552997 | 3 | × | 150+70 | rm | 51.0 | 4992 | 6840 |
| 0552998 | 3 | × | 185+95 | rm | 57.0 | 6240 | 8600 |
| 0552999 | 3 | × | 240+120 | rm | 62.5 | 8064 | 10900 |
| 0553000 | 3 | × | 1,5 | re | 15.0 | 43 | 350 |
| 0553001 | 3 | × | 2,5 | re | 16.0 | 72 | 390 |
| 0553002 | 3 | × | 4 | re | 17.0 | 115 | 475 |
| 0553003 | 3 | × | 6 | re | 18.5 | 173 | 560 |
| 0553004 | 3 | × | 10 | re | 19.5 | 288 | 720 |
| 0553005 | 3 | × | 16 | rm | 22.0 | 461 | 970 |
| 0553006 | 4 | × | 1,5 | re | 16.0 | 58 | 380 |
| 0553007 | 4 | × | 2,5 | re | 18.0 | 96 | 465 |
| 0553008 | 4 | × | 4 | re | 19.0 | 154 | 560 |
| 0553009 | 4 | × | 6 | re | 20.0 | 230 | 650 |
| 0553010 | 4 | × | 10 | re | 22.0 | 384 | 880 |
| 0553011 | 4 | × | 16 | rm | 24.0 | 614 | 1190 |
| 0553012 | 4 | × | 25 | rm | 28.0 | 960 | 1730 |
| 0553014 | 4 | × | 50 | rm | 35.0 | 1920 | 2890 |
| 0553015 | 5 | × | 1,5 | re | 18.0 | 72 | 475 |
| 0553016 | 5 | × | 2,5 | re | 19.0 | 120 | 500 |
| 0553017 | 5 | × | 4 | re | 20.0 | 192 | 600 |
| 0553018 | 5 | × | 6 | re | 21.0 | 288 | 710 |
| 0553019 | 5 | × | 10 | re | 24.0 | 480 | 930 |
| 0553020 | 5 | × | 16 | rm | 26.0 | 768 | 1430 |
| 0553021 | 5 | × | 25 | rm | 30.0 | 1200 | 1910 |
| 0553022 | 7 | × | 1,5 | re | 19.0 | 101 | 560 |
| 0553023 | 12 | × | 1,5 | re | 25.0 | 173 | 850 |
| 0553024 | 12 | × | 2,5 | re | 26.1 | 288 | 990 |
| 0553025 | 10 | × | 1,5 | re | 23.0 | 144 | 750 |
| 0553026 | 10 | × | 2,5 | re | 24.8 | 240 | 900 |
| 0553027 | 7 | × | 2,5 | re | 21.0 | 168 | 750 |
| 0553028 | 5 | × | 35 | rm | 34.0 | 1680 | 2800 |
| 0553029 | 5 | × | 50 | rm | 39.0 | 2500 | 3730 |
| 0553030 | 4 | × | 70 | rm | 40.0 | 2688 | 3920 |
| 0553031 | 4 | × | 95 | rm | 45.0 | 3648 | 5210 |
| 0553070 | 4 | × | 120 | rm | 49.0 | 4608 | 6370 |
| 0555013 | 4 | × | 35 | rm | 31.0 | 1344 | 2200 |
NHXCH FE180/E90
| SKU | Počet žil | × | průřez jádra [mm²] | typ jádra | Vnější ø cca [mm] | Obsah Cu [kg/km] | Hmotnost kabelu [kg/km] |
|---|---|---|---|---|---|---|---|
| 0553032 | 3 | × | 1,5/1,5 | re | 16.9 | 66 | 370 |
| 0553033 | 3 | × | 2,5/2,5 | re | 18.0 | 104 | 430 |
| 0553034 | 3 | × | 4/4 | re | 19.0 | 161 | 530 |
| 0553035 | 3 | × | 6/6 | re | 20.1 | 240 | 640 |
| 0553036 | 3 | × | 10/10 | re | 21.8 | 408 | 850 |
| 0553037 | 3 | × | 16/16 | rm | 24.5 | 643 | 1130 |
| 0553038 | 3 | × | 25/16 | rm | 29.0 | 874 | 1550 |
| 0553039 | 3 | × | 35/16 | rm | 30.0 | 1162 | 2000 |
| 0553040 | 3 | × | 50/25 | rm | 33.0 | 1680 | 2600 |
| 0553041 | 3 | × | 70/35 | rm | 37.0 | 2352 | 3480 |
| 0553042 | 3 | × | 95/50 | rm | 43.0 | 3216 | 4680 |
| 0553043 | 3 | × | 120/70 | rm | 47.0 | 4128 | 5800 |
| 0553044 | 3 | × | 150/70 | rm | 52.0 | 4992 | 6850 |
| 0553045 | 3 | × | 185/95 | rm | 57.0 | 6240 | 8600 |
| 0553046 | 3 | × | 240/120 | rm | 63.0 | 8064 | 10980 |
| 0553047 | 4 | × | 1,5/1,5 | re | 18.0 | 81 | 430 |
| 0553048 | 4 | × | 2,5/2,5 | re | 18.9 | 128 | 500 |
| 0553049 | 4 | × | 4/4 | re | 20.1 | 200 | 600 |
| 0553050 | 4 | × | 6/6 | re | 21.2 | 297 | 730 |
| 0553051 | 4 | × | 10/10 | re | 23.0 | 504 | 1060 |
| 0553052 | 4 | × | 16/16 | im | 25.2 | 796 | 1360 |
| 0553053 | 4 | × | 25/16 | rm | 30.0 | 1142 | 1900 |
| 0553054 | 4 | × | 35/16 | rm | 33.5 | 1526 | 2410 |
| 0553055 | 4 | × | 50/25 | rm | 38.0 | 2203 | 3180 |
| 0553056 | 4 | × | 70/35 | rm | 42.5 | 3082 | 4385 |
| 0553057 | 4 | × | 95/50 | rm | 47.5 | 4208 | 5800 |
| 0553058 | 4 | × | 120/70 | rm | 51.5 | 5388 | 7225 |
| 0553059 | 4 | × | 150/70 | rm | 57.0 | 6540 | 8710 |
| 0553060 | 4 | × | 185/95 | rm | 63.5 | 8159 | 10700 |
| 0553061 | 4 | × | 240/120 | rm | 71.0 | 10546 | 13935 |
| 0553062 | 7 | × | 1 5/2,5 | re | 20.8 | 133 | 670 |
| 0553064 | 24 | × | 1,5/6 | re | 36.5 | 413 | 1900 |
| 0553065 | 30 | × | 1,5/6 | re | 39.0 | 499 | 2200 |
| 0553066 | 7 | × | 2,5/2,5 | re | 21.2 | 200 | 680 |
| 0553067 | 12 | × | 2,5/4 | re | 27.0 | 334 | 1050 |
| 0553068 | 24 | × | 2,5/10 | re | 37.0 | 696 | 1900 |
| 0553069 | 30 | × | 2,5/10 | re | 39.0 | 840 | 2200 |
