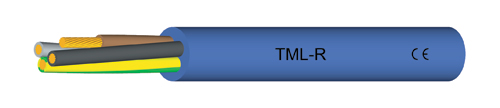

Konstrukce
- Jemně laněné Cu jádro dle normy DIN VDE 0295 a IEC 60228 tř. 5
- Oddělovací folie
- EPR izolace jádra
- Barevné značení žil:
-
- 1-žilové: černá
- 2-žilové: modrá/hnědá
- 3-žilové: zeleno-žlutá/modrá/hnědá
- 4-žilové: zeleno-žlutá/hnědá/černá/šedá
- 5-žilové: zeleno-žlutá/modrá/hnědá/černá/šedá
- Žíly stočeny v polohách s optimální délkou zkrutu
- Plášť z EPR směsi, barva pláště modrá
Technická data
- Speciální kabel přizpůsobený DIN VDE 0250 a 0282 část 810
- Provozní teplota od -40°C do +80°C
- Jmenovité napětí Uo/U 450/750 kV
- Střídavé zkušební napětí 2500 V
- Max. dovolená tahová síla 15 N/mm²
- Minimální poloměr ohybu max. 5x průměr kabelu
Použití
Tyto kabely se používají jako napájecí a ovládací kabely pro motory k ponorným
čerpadlům, podvodním osvětlením, plovoucím spínačům atd. až do hloubky 500 m
a teploty vody do +70°C. Kabely jsou vhodné i pro venkovní instalaci
v suchých, vlhkých a mokrých prostředích. Není vhodný pro jiskrně bezpečné obvody v prostředí s nebezpečím výbuchu.
Technické parametry
| SKU | Počet žil | × | průřez jádra [mm²] | Vnější o cca [mm] | Obsah Cu [kg/km] | Hmotnost kabelu [kg/km] |
|---|---|---|---|---|---|---|
| 0737100 | 1 | × | 1.5 | 7.2 | 14 | 54 |
| 0737101 | 1 | × | 2.5 | 8.0 | 24 | 76 |
| 0737102 | 1 | × | 4 | 9.0 | 38 | 105 |
| 0737103 | 1 | × | 6 | 11.0 | 58 | 135 |
| 0737104 | 1 | × | 10 | 12.4 | 96 | 200 |
| 0737105 | 1 | × | 16 | 14.4 | 154 | 290 |
| 0737106 | 1 | × | 25 | 16.5 | 240 | 400 |
| 0737107 | 1 | × | 35 | 18.3 | 336 | 560 |
| 0737108 | 1 | × | 50 | 21.1 | 480 | 730 |
| 0737109 | 1 | × | 70 | 23.5 | 672 | 1000 |
| 0737110 | 1 | × | 95 | 25.9 | 912 | 1250 |
| 0737111 | 1 | × | 120 | 28.4 | 1152 | 1650 |
| 0737112 | 1 | × | 150 | 31.6 | 1440 | 2000 |
| 0737113 | 1 | × | 185 | 34.5 | 1776 | 2460 |
| 0737114 | 1 | × | 240 | 38.0 | 2304 | 3050 |
| 0737115 | 1 | × | 300 | 41.5 | 2880 | 3700 |
| 0737116 | 2 | × | 1.5 | 11.5 | 29 | 120 |
| 0737117 | 2 | × | 2.5 | 13.4 | 48 | 150 |
| 0737118 | 2 | × | 4 | 15.0 | 77 | 200 |
| 0737119 | 2 | × | 6 | 18.4 | 115 | 270 |
| 0737120 | 2 | × | 10 | 23.9 | 192 | 400 |
| 0737121 | 2 | × | 16 | 27.6 | 307 | 560 |
| 0737122 | 2 | × | 25 | 31.5 | 480 | 810 |
| 0737123 | 3 | × | 1.5 | 12.5 | 43 | 130 |
| 0737124 | 3 | × | 2.5 | 14.5 | 72 | 160 |
| 0737125 | 3 | × | 4 | 16.0 | 115 | 220 |
| 0737126 | 3 | × | 6 | 20.0 | 173 | 300 |
| 0737127 | 3 | × | 10 | 25.5 | 288 | 460 |
| 0737128 | 3 | × | 16 | 29.5 | 461 | 650 |
| 0737129 | 3 | × | 25 | 34.0 | 720 | 980 |
| 0737130 | 3 | × | 35 | 38.0 | 1008 | 1310 |
| 0737131 | 3 | × | 50 | 44.0 | 1440 | 1880 |
| 0737132 | 3 | × | 70 | 49.3 | 2016 | 2590 |
| 0737133 | 3 | × | 95 | 54.0 | 2736 | 4174 |
| 0737134 | 3 | × | 120 | 59.0 | 3456 | 5400 |
| 0737135 | 4 | × | 1.5 | 13.4 | 58 | 140 |
| 0737136 | 4 | × | 2.5 | 15.4 | 96 | 200 |
| 0737137 | 4 | × | 4 | 17.9 | 154 | 280 |
| 0737138 | 4 | × | 6 | 22.0 | 230 | 390 |
| 0737139 | 4 | × | 10 | 28.0 | 384 | 600 |
| 0737140 | 4 | × | 16 | 31.9 | 614 | 840 |
| 0737141 | 4 | × | 25 | 37.6 | 960 | 1280 |
| 0737142 | 4 | × | 35 | 42.5 | 1344 | 1700 |
| 0737143 | 4 | × | 50 | 48.5 | 1920 | 2450 |
| 0737144 | 4 | × | 70 | 54.4 | 2688 | 3370 |
| 0737145 | 4 | × | 95 | 60.4 | 3648 | 4430 |
| 0737146 | 4 | × | 120 | 65.4 | 4608 | 5260 |
| 0737147 | 5 | × | 1.5 | 15.0 | 72 | 225 |
| 0737148 | 5 | × | 2.5 | 17.1 | 120 | 335 |
| 0737149 | 5 | × | 4 | 19.4 | 192 | 470 |
| 0737150 | 5 | × | 6 | 24.4 | 288 | 645 |
| 0737151 | 5 | × | 10 | 30.5 | 480 | 1150 |
| 0737152 | 5 | × | 16 | 35.4 | 768 | 1690 |
| 0737153 | 5 | × | 25 | 41.3 | 1200 | 2400 |
Výhody
- Dobré izolační vlastnosti a min. váhový přírůstek ve vodě
- Mechanická stabilita použitých izol. materiálů ve vodě
Poznámka:
- CE = výrobek je přizpůsoben nízkému napětí dle nařízení 2014/35/EU.
- Odpovídá RoHS.
- Plochý kabel typ TML-FL na vyžádání
