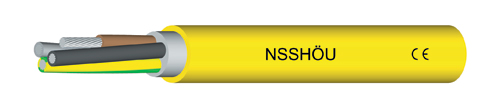

Konstrukce
- Laněné měděné cínované jádro dle normy DIN VDE 0295 a IEC 60228 tř. 5
- EPR izolace jádra
- Barevné značení žil dle DIN VDE 0293 nebo od 6 žil výše černé s opakujícím se bílým číslováním
- Zeleno-žlutá zemnicí žíla od 3 žil výše
- Žíly stočeny v polohách s optimální délkou zkrutu
- Vnitřní plášť z EPR
- Vnější žlutý plášť z chlorinové pryže, odolný oleji
- Samozhášivý a odolný šíření plamene dle DIN VDE 0482-332-1-2, IEC 60332-1-2
- Odolný oleji dle EN 60811-404
Technická data
- Pryží izolovaný kabel pro velké zatížení dle DIN VDE 0250 část 812
- Provozní teplota pohyblivé uložení od -25°C do +80°C; pevné uložení od -40°C do +80°C
- Provozní teplota na jádře max. +80°C
- Jmenovité napětí Uo/U 0,6/1 kV
- Střídavé zkušební napětí 3000 V (5 min.)
- Izolační odpor min. 20 MΩ x km
- Minimální poloměr ohybu 5x průměr kabelu; pohyblivé uložení 10x průměr kabelu
Použití
Ohebné kabely s pryžovým pláštěm pro velké zatížení jsou vhodné jako spojovací kabely
při velmi vysokém mechanickém zatížení. Jsou používány v důlním průmyslu, kamenolomech, staveništích,
jak venku, tak i uvnitř. Kabel je vhodný pro pevnou instalaci na omítku
v suchých, vlhkých a mokrých prostředích. Dlouhá životnost kabelu je zaručena
i při extrémních provozních podmínkách. Tento kabel není vhodný pro navíjení na bubny.
Vhodný pro použití ve všech typech strojů, např. roboty, manipulační jednotky,
elektřinu přenášející jednotky, kde je nutností neustála mobilita. Izolace na bázi pryžové směsi EPR zlepšuje odolnost proti ozonu.
Technické parametry
| SKU | Počet žil | × | průřez jádra [mm²] | Vnější o cca [mm] | Obsah Cu [kg/km] | Hmotnost kabelu [kg/km] |
|---|---|---|---|---|---|---|
| 0738001 | 1 | × | 16,0 | 11.5 | 154 | 336 |
| 0738002 | 1 | × | 25,0 | 14.5 | 240 | 473 |
| 0738003 | 1 | × | 35,0 | 15.5 | 336 | 635 |
| 0738004 | 1 | × | 50,0 | 18.0 | 480 | 866 |
| 0738005 | 1 | × | 70,0 | 20.5 | 672 | 1145 |
| 0738006 | 1 | × | 95,0 | 23.0 | 912 | 1475 |
| 0738007 | 1 | × | 120,0 | 25.0 | 1152 | 1832 |
| 0738008 | 1 | × | 150,0 | 28.0 | 1440 | 2000 |
| 0738009 | 1 | × | 185,0 | 30.0 | 1776 | 2450 |
| 0738010 | 1 | × | 240,0 | 33.0 | 2304 | 3190 |
| 0738012 | 3 | × | 1,5 | 12.5 | 43 | 173 |
| 0738013 | 3 | × | 2,5 | 14.0 | 72 | 247 |
| 07380132 | 3 | × | 2,5/2,5 KON | 15.0 | 104 | 330 |
| 0738014 | 3 | × | 4,0 | 16.8 | 115 | 336 |
| 0738015 | 3 | × | 6,0 | 18.1 | 173 | 520 |
| 0738016 | 4 | × | 1,5 | 13.0 | 58 | 210 |
| 0738017 | 4 | × | 2,5 | 16.0 | 96 | 305 |
| 0738018 | 4 | × | 4,0 | 18.0 | 154 | 415 |
| 0738019 | 4 | × | 6,0 | 19.5 | 230 | 641 |
| 0738020 | 4 | × | 10,0 | 24.0 | 384 | 1113 |
| 0738021 | 4 | × | 16,0 | 28.5 | 614 | 1412 |
| 0738022 | 4 | × | 25,0 | 35.0 | 960 | 2095 |
| 0738023 | 4 | × | 35,0 | 37.0 | 1344 | 2777 |
| 0738024 | 4 | × | 50,0 | 44.5 | 1920 | 3817 |
| 0738025 | 4 | × | 70,0 | 47.0 | 2688 | 5071 |
| 0738026 | 4 | × | 95,0 | 54.0 | 3648 | 6636 |
| 0738027 | 4 | × | 120,0 | 60.0 | 4608 | 7000 |
| 0738028 | 5 | × | 1,5 | 14.1 | 72 | 252 |
| 0738029 | 5 | × | 2,5 | 17.2 | 120 | 362 |
| 07380291 | 5 | × | 2,5/2,5 KON | 19.2 | 152 | 515 |
| 0738030 | 5 | × | 4,0 | 19.0 | 192 | 509 |
| 0738031 | 5 | × | 6,0 | 21.5 | 288 | 798 |
| 0738033 | 12 | × | 2,5 | 24.0 | 288 | 851 |
| 0738035 | 5 | × | 10,0 | 25.0 | 480 | 1120 |
| 0738036 | 5 | × | 16,0 | 31.0 | 768 | 1680 |
| 0738037 | 5 | × | 25,0 | 36.5 | 1200 | 2430 |
| 0738038 | 7 | × | 1,5 | 17.5 | 101 | 470 |
| 0738039 | 10 | × | 1,5 | 19.8 | 144 | 560 |
| 0738040 | 18 | × | 2,5 | 28.7 | 432 | 1230 |
| 0738041 | 3 | × | 6+3×6/3E+3×1,5St | 22.0 | 341 | 650 |
| 0738042 | 3 | × | 10+3×10/3E+3×2,5St | 25.0 | 514 | 1100 |
| 0738043 | 3 | × | 16+3×16/3E+3×2,5St | 27.5 | 754 | 1320 |
| 0738044 | 3 | × | 25+3×16/3E+3×2,5St | 31.5 | 1042 | 1830 |
| 0738045 | 3 | × | 35+3×16/3E+3×2,5St | 36.5 | 1368 | 2380 |
| 0738046 | 3 | × | 50+3×25/3E+3×2,5St | 43.0 | 1896 | 3300 |
| 0738047 | 3 | × | 70+3×35/3E+3×2,5St | 47.0 | 2587 | 4140 |
| 0738048 | 3 | × | 95+3×50/3E+3×2,5St | 51.0 | 3509 | 5500 |
| 0738049 | 3 | × | 120+3×70/3E+3×2,5St | 53.5 | 4440 | 6550 |
| 0738050 | 3 | × | 150+3×70/3E+3×2,5St | 60.5 | 5414 | 7900 |
Výhody
- Odolný ozonu, vysoká izolační odolnost, nízké opotřebení, vysoce odolný proti poškození, odolný olejům, tukům a chemikáliím
Poznámka:
- Barva izolace žíly u jednožilového opláštěného kabelu je černá.
- CE= výrobek je přizpůsoben nízkému napětí dle nařízení 2014/35/EU.
- Odpovídá RoHS.
