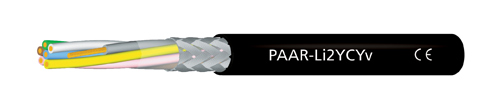

Konstrukce
- Laněné měděné jádro, požadavky přizpůsobeny dle DIN VDE 0881, 7 drátků
- Konstrukce jádra pro:
- 0,22mm2 = 7 x 0,2 mm
- 0,34mm2 = 7 x 0,25 mm
- 0,5 mm2 = 7 x 0,30 mm
- 1,0 mm2 = 7 x 0,42 mm
- Izolace jádra z PE
- Barevné značení žil dle DIN 47100
- Žíly stočeny do párů s optimální délkou zkrutu
- Páry stočeny v polohách s optimální délkou zkrutu
- Stínění opletením z pocínovaných měděných drátků, krytí přibližně 85 %
- Plášť ze speciální směsi PVC, černá barva – zesílený plášť
- Samozhášecí a odolné šíření plamene PVC dle DIN VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1-2
Technická data
- Provozní teplota: pohyblivé uložení od -5 °C do +70 °C; pevné uložení od -30 °C do +80 °C
- Provozní napětí 250 V
- Zkušební napětí žíla/žíla 2000 V; žíla/stínění 1000 V
- Provozní kapacita > 4 páry max. 60 nF/km; (při 800 Hz)
- Impedance 100 Ω ± 15 %
- Minimální poloměr ohybu: pohyblivé uložení inf. 15 x průměr kabelu; pevné uložení inf. 8 x průměr kabelu
Použití
Tento typ kabelu se používá pro nerušený přenos dat a signálů na větší vzdálenosti. Jeho přenosové rychlosti jsou vhodné pro rozhraní RS 422 a RS 485. Lze ho použít v suchých i vlhkých prostorách, ve venkovním prostředí i pro pokládku do země. UV odolný. Je vhodný pro rychlé připojení nepájecí technikou.
Technické parametry
| SKU | Počet žil | × | průřez žíly [mm²] | Vnější o cca [mm] | Obsah Cu [kg/km] | Hmotnost kabelu [kg/km] |
|---|---|---|---|---|---|---|
| 0221129 | 2×2 | x | 0.22 | 6.4 | 20 | 46 |
| 0221130 | 3×2 | x | 0.22 | 7.2 | 26 | 67 |
| 0221131 | 4×2 | x | 0.22 | 7.9 | 31 | 83 |
| 0221132 | 8×2 | x | 0.22 | 9.8 | 54 | 129 |
| 0221133 | 10×2 | x | 0.22 | 11.5 | 65 | 164 |
| 0221134 | 1×2 | x | 0.34 | 6.9 | 20 | 44 |
| 0221135 | 2×2 | x | 0.34 | 7.4 | 29 | 68 |
| 0221136 | 3×2 | x | 0.34 | 7.7 | 38 | 79 |
| 0221137 | 4×2 | x | 0.34 | 8.6 | 47 | 95 |
| 0221138 | 8×2 | x | 0.34 | 10.8 | 78 | 165 |
| 0221139 | 10×2 | x | 0.34 | 12.5 | 113 | 204 |
| 0221140 | 1×2 | x | 0.5 | 7.2 | 28 | 61 |
| 0221141 | 2×2 | x | 0.5 | 8.3 | 37 | 73 |
| 0221142 | 3×2 | x | 0.5 | 9.1 | 49 | 109 |
| 0221143 | 4×2 | x | 0.5 | 10.2 | 60 | 122 |
| 0221144 | 8×2 | x | 0.5 | 12.5 | 106 | 234 |
| 0221145 | 10×2 | x | 0.5 | 14.7 | 148 | 284 |
| 0221146 | 2×2 | x | 1 | 9.8 | 64 | 120 |
| 0221148 | 4×2 | x | 1 | 12.3 | 132 | 203 |
Použití
Tento typ kabelu se používá pro nerušený přenos dat a signálů na větší vzdálenosti.
Jeho přenosové rychlosti jsou vhodné pro rozhraní RS 422 a RS 485. Lze ho použít v suchých i vlhkých
prostorách, ve venkovním prostředí i pro pokládku do země. UV odolný. Je vhodný pro rychlé připojení nepájecí technikou.
Poznámka
- EMC = Elektromagnetická kompatibilita – doporučený typ.
- Pro optimalizaci EMC charakteristiky doporučujeme velké zakulacené kontakty měděného stínění na obou koncích.
- CE = výrobek je přizpůsoben nízkému napětí dle nařízení 2014/35/EU.
- Odpovídá RoHS. Neobsahuje silikon.
- K dispozici též s šedým pláštěm pro standartní použití.
