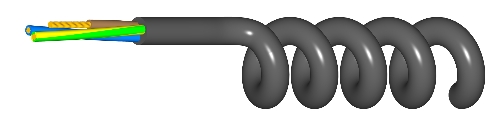

Konstrukce
- Laněné měděné jádro dle normy DIN VDE 0295 a IEC 60228 tř. 5
- Izolace jádra je z EPR nebo TPE
- Žíly jsou vzájemně stočeny v polohách s optimální délkou zkrutu
- Barevné značení žil dle VDE 0293 nebo černé číslované žíly
- PUR venkovní plášť černé nebo oranžové barvy a typy na vyžádání
Technická data
- Provozní teplota:
- od -25°C do +80°C
- Jmenovité napětí 300/500 V, pro typ H07 BQ-F 450/750 V
- Střídavé zkušební napětí 2000 V, pro typ H07 BQ-F 2500 V
- Délka roztažení cca 1:4
- Délka rovných tangenciálních konců standard 200/200mm
Použití
Stavební průmysl, doprava, spotřební elektronika, elektrické nářadí, pojízdné přístroje.
Technické parametry
| SKU | Provedení | Počet žil x průřez žíly [mm²] | Vnější o spirály cca [mm] | Průměr kabelu [mm] |
|---|---|---|---|---|
| 0184903– | TPE/PUR | 12×2,5 | 49.2 | 13.6 |
| 01852– | EPR/PUR (H05/H07BQ-F) | 2×0,75 | 23.0 | 6.5 |
| 01853– | EPR/PUR (H05/H07BQ-F) | 3×0,75 | 25.7 | 7.3 |
| 01854– | EPR/PUR (H05/H07BQ-F) | 4×0,75 | 28.6 | 7.8 |
| 0185442– | EPR/PUR (H05/H07BQ-F) | 12×1,5 | 63.8 | 15.9 |
| 0185459– | EPR/PUR (H05/H07BQ-F) | 4×4 | 52.2 | 15.1 |
| 0185461– | EPR/PUR (H05/H07BQ-F) | 4×6 | 59.8 | 15.9 |
| 0185464– | EPR/PUR (H05/H07BQ-F) | 5×4 | 55.0 | 15.5 |
| 0185467– | EPR/PUR (H05/H07BQ-F) | 5×6 | 62.0 | 17.0 |
| 01855– | EPR/PUR (H05/H07BQ-F) | 5×0,75 | 31.2 | 8.6 |
| 01856– | EPR/PUR (H05/H07BQ-F) | 2×1 | 24.6 | 6.8 |
| 01857– | EPR/PUR (H05/H07BQ-F) | 3×1 | 26.8 | 7.4 |
| 01858– | EPR/PUR (H05/H07BQ-F) | 4×1 | 29.0 | 8.0 |
| 01859– | EPR/PUR (H05/H07BQ-F) | 5×1 | 31.6 | 8.8 |
| 01860– | EPR/PUR (H05/H07BQ-F) | 7×1 | 39.8 | 11.4 |
| 01861– | EPR/PUR (H05/H07BQ-F) | 2×1,5 | 29.6 | 8.3 |
| 01862– | EPR/PUR (H05/H07BQ-F) | 3×1,5 | 33.4 | 9.2 |
| 01863– | EPR/PUR (H05/H07BQ-F) | 4×1,5 | 37.8 | 10.4 |
| 0186367– | TPE/PUR | 7×0,75 | 23.8 | 6.9 |
| 0186370– | TPE/PUR | 12×0,75 | 35.0 | 10.0 |
| 0186372– | TPE/PUR | 25×0,75 | 43.8 | 12.4 |
| 0186375– | TPE/PUR | 25×1 | 50.2 | 14.1 |
| 0186379– | TPE/PUR | 25×1,5 | 69.6 | 19.8 |
| 01864– | EPR/PUR (H05/H07BQ-F) | 5×1,5 | 39.2 | 11.1 |
| 01865– | EPR/PUR (H05/H07BQ-F) | 7×1,5 | 46.4 | 12.2 |
| 01866– | EPR/PUR (H05/H07BQ-F) | 3×2,5 | 39.8 | 11.4 |
| 01867– | EPR/PUR (H05/H07BQ-F) | 4×2,5 | 42.2 | 12.1 |
| 01868– | EPR/PUR (H05/H07BQ-F) | 5×2,5 | 49.2 | 13.6 |
| Délka spirály uzavřené [mm] | Dodatek k obj.číslu |
|---|---|
| 200 | —-01 |
| 300 | —-02 |
| 400 | —-03 |
| 500 | —-04 |
| 600 | —-05 |
| 700 | —-06 |
| 800 | —-07 |
| 900 | —-08 |
| 1000 | —-09 |
| 1100 | —-10 |
| 1200 | —-11 |
| 1300 | —-12 |
| 1400 | —-13 |
| 1500 | —-14 |
| 1600 | —-15 |
| 1700 | —-16 |
| 1800 | —-17 |
| 1900 | —-18 |
| 2000 | —-19 |
| 2100 | —-20 |
| 2200 | —-21 |
| 2300 | —-22 |
| 2400 | —-23 |
| 2500 | —-24 |
| 2600 | —-25 |
| 2700 | —-26 |
| 2800 | —-27 |
| 2900 | —-28 |
| 3000 | —-29 |
| 3100 | —-30 |
| 3200 | —-31 |
| 3300 | —-32 |
| 3400 | —-33 |
| 3500 | —-34 |
| 3600 | —-35 |
| 3700 | —-36 |
| 3800 | —-37 |
| 3900 | —-38 |
| 4000 | —-39 |
| 4100 | —-40 |
| 4200 | —-41 |
| 4300 | —-42 |
| 4400 | —-43 |
| 4500 | —-44 |
| 4600 | —-45 |
| 4700 | —-46 |
| 4800 | —-47 |
| 4900 | —-48 |
| 5000 | —-49 |
Vlastnosti
Velmi dobrá odolnost chemickým látkám, nízkým teplotám a povětrnostním vlivům. Odolný mechanickému poškození a opotřebení, vysoce odolný proti oleji a mikrobům. Kabel je bezhalogenový.
Poznámka:
- CE = výrobek je přizpůsoben nízkému napětí dle nařízení 2014/35/EU.
- Odpovídá RoHS. Neobsahuje silikon.
- Na přání lze dodat spirálu i s různými konektory či vidlicemi, případně jiné průřezy a počty žil. O dalších možnostech se informujte v naší kanceláři.
