MS SV 80 Standard

Základní popis

Sloupek MS SV 80 Standard je výsuvný, lze ho přejíždět, odpovídá požadavkům VDE a ČSN pro elektrické spoje a sloupky rozvaděčů na volných plochách. Je vestavěný do podkladu, jeho vydlážděné víko je zatížitelné podle normy DIN EN 124 – C250 (25 t bodového zatížení).

Betonová šachta

Nosná betonová šachta podle normy DIN 1045 – B 45 (pro provozní předepsané zatížení podle DIN 1072, se zatěžovací třídou mostu SLW 60) k chráněnému použití energosloupku v zemině.

Zabudované jsou:

2 ks kabelové připojovací skříně pro montáž připojovacího modulu
5 otvorů pro kabelové průchodky
C lišty pro odlehčení v tahu připojovacího kabelu
závitový připojovací svorník M10 pro připojení vnějšího ochranného vodiče
odvod povrchové vody DN 40
odvod vody ze šachty DN 40

Osazení šachty

Mezi kovové součásti z nekorodujícího hliníku použité v systému patří:

vodící rámy (hliníkové profily odolné vůči korozi) jako kluzné uložení pro přístrojový sloupek
uložení víka s těsněním, rámem pro dlažbu, odvod vody, otevřený žlábek pro povrchovou vodu
uložení se zdvihacím mechanizmem (vřetenový zdvihák, vedení vřetena a matice)

Přístrojový sloupek

Výsuvná skříň z PVC, odolného proti povětrnostním podmínkám, s integrovaným, 50 mm hlubokým víkem šachty z hliníkové slitiny, které je možné vydláždit. Skříň z izolačního materiálu (IP 55) je provedena jako samonosná konstrukce, robustní a odolná proti rázům, 1 strana je připravena pro osazení přístroji. Přívod k přístrojům je proveden flexibilním spojovacím kabelem. Zdvihací mechanizmus s vřetenovým šroubem je umístěn do středu sloupku. Výsuvná část se obsluhuje pomocí ruční kliky.

Dodávka:

Kompletně smontované, s kabeláží, ruční klikou, zkontrolované ze závodu, balení v ceně nezahrnuto. Dodací lhůta: min. 6-8 týdnů po technicky upřesněném požadavku.

Technická data

Stupeň krytí:	IP 44 pro zásuvky, IP 55 pro rozvaděč
Provedení ochrany:	základní a zvýšená
Jmenovité napětí, frekvence:	230/400V, 50 Hz
Druh sítě:	TN-C System
Max. přípustný napájecí kabel:	4 x 150 mm²
Max. přípustný výstupní kabel (4 ks):	až 4 x 50 mm²

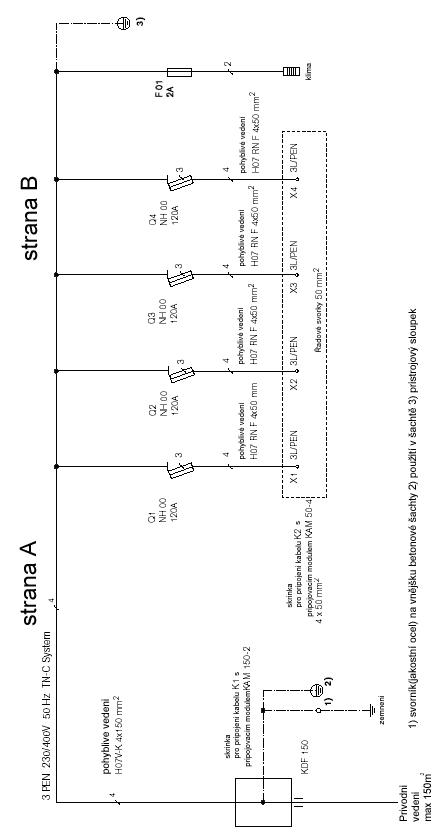

Vybavení

strana A	strana B
	4 výstupy s předřazenou pojistkou NH-00

Modul pro připojení kabelu KAM 150-2

Nosná přístrojová deska z PVC s připojovacími svorkami 70-150 mm² pro napájení přívodního vedení odlehčení v tahu pro pružné připojovací vedení.

Kabelová průchodka KDF 150-2

Šroubovací pouzdro PG 48 s tepelně smršťovací trubicí pro přívodní a odchozí kabel.

Modul pro připojení kabelu KAM 50-4

Nosná přístrojová deska z PVC s řadou svorek o průřezu 50 mm² pro připojení 4 kusů odchozích kabelů a odlehčení v tahu pro pružná připojovací vedení.

Kabelová průchodka KDF 50-1

4 kusy šroubovacích pouzder PG 36 s tepelně smršťovací trubicí pro odchozí kabely.

Hmotnost

Betonová šachta:	2120 kg
Přístrojový sloupek:	80 kg

Rozměry

Betonová šachta (V x Š x H):	1350 x 1400 x 1110 mm
Víko včetně těsnění:	130 mm
Vestavná hloubka:	1480 mm
Výška vysunutí:	590 mm
Výška pro vydláždění:	50 mm
Bodové zatížení dle DIN EN 124:	C 250, 25t bodového zatížení
Zvedací mechanismus:	vřetenový šroub
Odvodňovací přípojka:	2 ks DN 40
